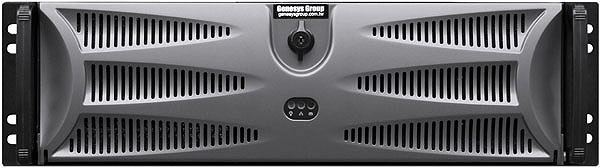

E338 3U ATX ENTERPRISE SERVER CHASSIS
研發日期及智產權保護宣告為2012年08月03日, 初次正式量產及出貨日期為2013年01月10日

本頁最新更新日期: 2018年01月29日

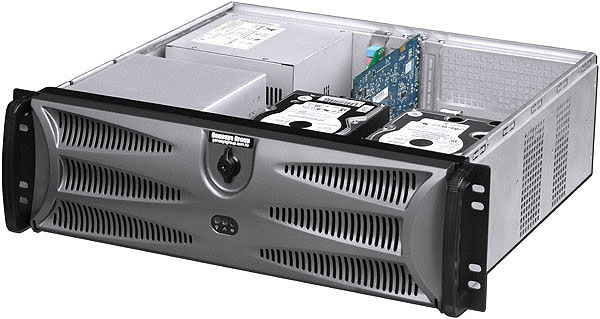

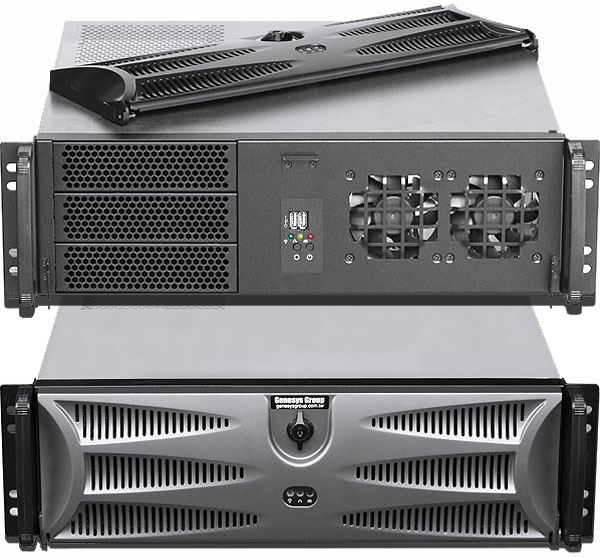

符合最新規格之LGA 1155, LGA 1156乃至於LGA 2011主機板,其架構主要採用1.2mm~2.0mm高強度鋼板,機構堅固耐用並兼具安全保護特性,此產品全程採用高級電子材料並具備國際正式安規認證,同時提供全球品質保證三年之服務。E338機型最大特色之一就是機身深度只有380mm,搭配最低廉的成本與最高的品質,標準配備2組建準雙滾珠8cm內吸式風扇於前板內,以及高級ABS及板金強化安全蝴蝶鎖及防塵前門,此外亦可選配2組建準雙滾珠外吹式6cm風扇於後窗,符合7~9組存儲空間設計以及標準ATX 12"x9.6"或者MicroATX 9.6"x9.6"主機板,在一般伺服器或者中小企業型主機的使用環境上,皆結合了多功能的優點,價格上也絕對具有競爭之優勢,歡迎全世界客戶經銷。









台灣工控3U E338B 參演電影痞子英雄第2集



* 共計7~9組存儲空間容量說明如下:

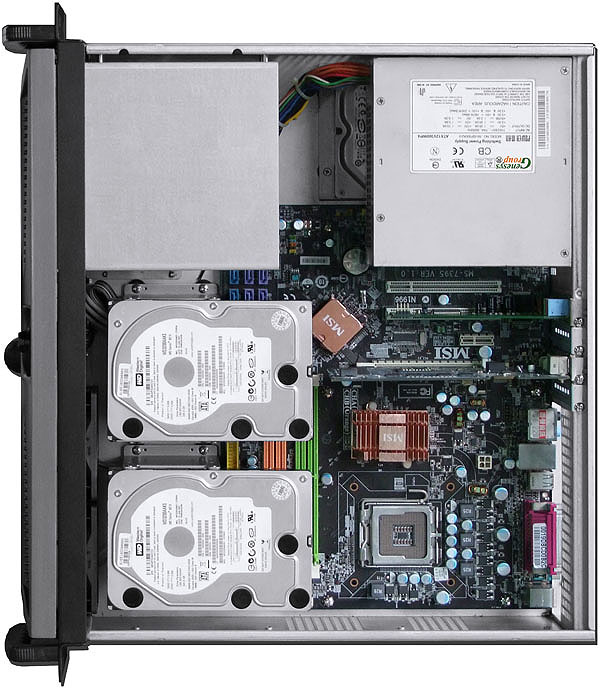

   2組5.25吋ODD,5組3.5吋HDD bay (如主機板為12"x9.6" ATX)
   或者3組5.25吋ODD,5組3.5吋HDD bay (如主機板為9.6"x9.6" MicroATX)

   或者2組5.25吋ODD,6組3.5吋HDD bay (如主機板為9.6"x9.6" MicroATX)

   或者2組5.25吋ODD,5組3.5吋,2組2.5吋HDD bay (如主機板為9.6"x9.6" MicroATX)
* HDD磁碟架配備減震功能,有效提高硬碟壽命

* 主架構採用1.2mm~2.0mm高強度SGCC無花鋼板表面貼膜保護防刮傷

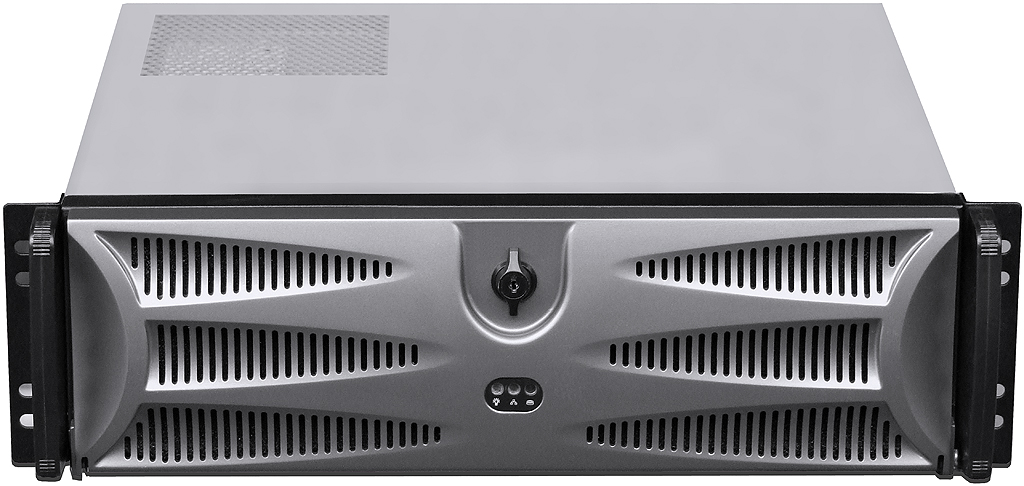

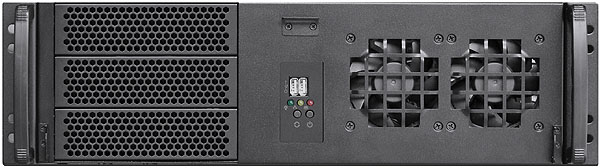

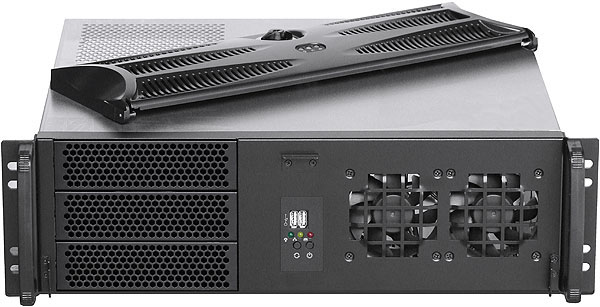

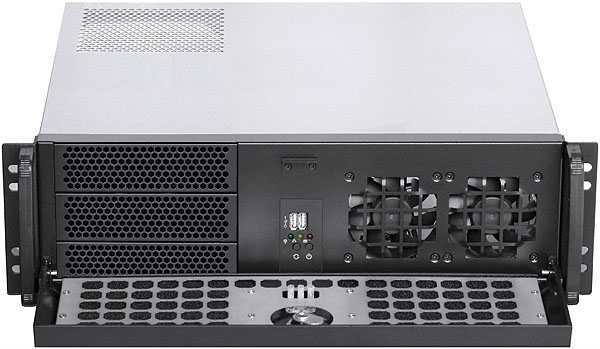

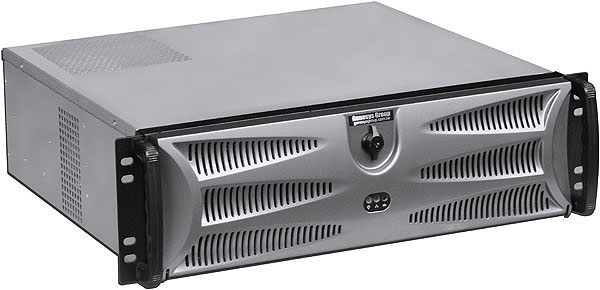

* 標準配備安全鎖前門, 前門及防塵濾網皆具備可拆換式功能

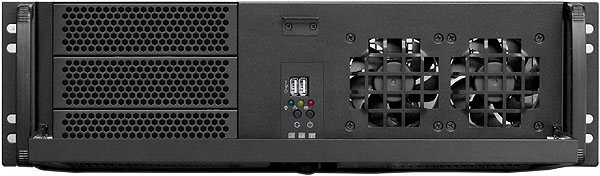

* 標準配備2組USB 2.0 port於蝴蝶鎖安全前門內
* 2顆全新穩定低噪音Sunon EE80251B1-000C-G99 80mmx25mm內吸式風扇於前板內

* 風扇未啟動初始環境噪音值為45dBA,測試儀距離已啟動風扇10cm處實測值76dBA(含環境噪音)
* MB: ATX(12"x9.6"), MicroATX(9.6"x9.6"), Mini-ITX(6.7"x6.7")

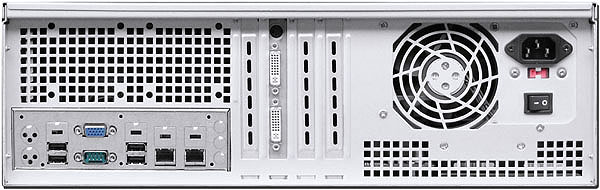

* 支援標準8cm與12cm~14cm風扇版本之PS2 PSU (可支援power最大深度140mm~180mm)

* 如安裝PS2 power supply為標準140mm深度時則可相容於210mm深度之5.25" ODD裝置

* 如安裝PS2 power supply為180mm深度時則可相容於170mm深度之5.25" ODD裝置

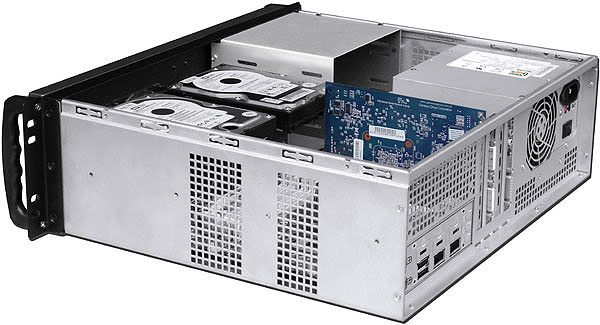

* 如前面安裝3.5吋HDD時則支援4 slot 全高介面卡(最大長度170mm)

* 如前面無安裝3.5吋HDD及其支架時則支援4 slot 全高介面卡(最大長度330mm)
* 標準烤漆顏色: 科技黑
* 台灣工控品牌標示全球品質保固三年(含標準配備風扇)

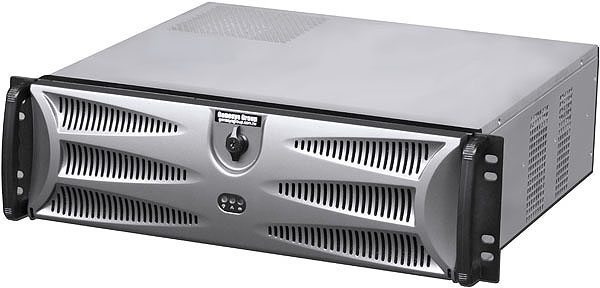

* 機型外型尺寸: 19" x 3U x 380mm (14.96"深)

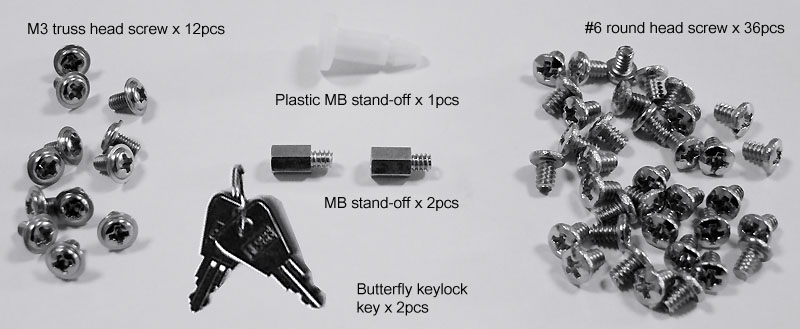

* 零件包明細: M3傘頭螺絲x12顆, #6圓頭螺絲x36顆, ABS間隔柱x1根, 金屬螺柱x2根, 鑰匙x2只
* 包裝明細: NW 7 KGM, GW 9 KGM, 2.22 CUFT (56x51x22cm, single box packed)

機種型號

:

E338B

3U black ATX enterprise server chassis

選配A

:

PS2 PSU

支援標準8cm與12cm~14cm風扇版本之PS2 power supply (可支援電源深度140mm~180mm)

選配B

:

SUNON6025

建準60mm x 25mm外吹式風扇(此料號每單位為1個, 可安裝2個於後窗上方)

選配C-1

:

NJ-600

65公斤超耐重萬用三節式滑軌, 可兼容機櫃內深度600mm~1200mm (料號每單位為1雙)

選配C-2

:

1234U-RMK

1234U共用後端支架 (此料號每單位為1雙)

選配D

:

25-35-BK

5.25" 3.5" 2.5" 多功能HDD轉換支架

選配E-1

:

2525TO3HDBK

2組5.25" ODD空間轉3組3.5"支架

選配E-2

:

3525TO5HDBK

3組5.25" ODD空間轉5組3.5"支架

選配E-3

:

RW225-12G

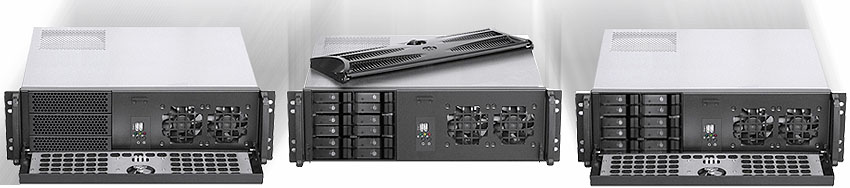

1組5.25"空間轉2組12G 2.5"熱插拔抽取盒及4組USB3.0模組

選配E-4

:

RW425-12G

1組5.25"空間轉4組12G 2.5"熱插拔抽取盒模組

選配E-5

:

RW825-12G

2組5.25"空間轉8組12G 2.5"熱插拔抽取盒模組

選配E-6

:

RW1225-12G

3組5.25"空間轉12組12G 2.5"熱插拔抽取盒模組

選配E-7

:

RW425

1組5.25"空間轉4組2.5"熱插拔抽取盒模組

選配E-8

:

RW825-1525

1組5.25"空間轉8組2.5"熱插拔抽取盒模組

選配E-9

:

RW825

2組5.25"空間轉8組2.5"熱插拔抽取盒模組

選配E-10

:

RW1225

3組5.25"空間轉12組2.5"熱插拔抽取盒模組

選配E-11

:

RW335

2組5.25"空間轉3組3.5"熱插拔抽取盒模組

選配E-12

:

RW435

3組5.25"空間轉4組3.5"熱插拔抽取盒模組

選配E-13

:

RW535

3組5.25"空間轉5組3.5"熱插拔抽取盒模組

選配E-14

:

TL335

2組5.25"空間轉3組3.5" TrayLess熱插拔模組

選配E-15

:

TL435

3組5.25"空間轉4組3.5" TrayLess熱插拔模組

選配E-16

:

TL535

3組5.25"空間轉5組3.5" TrayLess熱插拔模組

選配E-17

:

TL135

1組5.25"空間轉1組3.5" TrayLess熱插拔模組

選配E-18

:

RW135

1組5.25"空間轉1組3.5"熱插拔模組

選配F-1

:

1MSAS-4SATA-500MM

SFF-8087 Mini-SAS (Host) to Four SATA (Device) cable

選配F-2

:

SFF-8643-500MM

SFF-8643 Mini-SAS HD (Host) to SFF-8643 Mini-SAS HD (Device) cable 12G

選配F-3

:

4SATA-SFF-8643-500MM

Four SATA (Host) to SFF-8643 Mini-SAS HD (Device) cable 12G

選配G-1

:

2U2011A-8080

2U Intel LGA2011 active CPU cooler Square (2U 3U 4U chassis compatible)

選配G-2

:

2U2011A-5694

2U Intel LGA2011 active CPU cooler Narrow (2U 3U 4U chassis compatible)
