JR3高階伺服器機櫃系列
webpage updated on August 28, 2015



JR3系列之機櫃組成由散熱頂蓬為前後45R角,內藏散熱風扇組可將熱空氣排除,並防止灰塵落入機櫃內,四面均有散熱孔排除熱空氣。以及下蓋板、鋁製ADC-12三向接頭、上下結構框組,主結構鋁柱組、以實心三向接頭及空心鋁擠型鋁柱組合而成,副方孔活動柱,U數貼紙、滑軌橫柱、AC110V~220V-15A八孔電源組,不銹鋼框架組合螺絲,可拆式前門為5mm鏡面強化玻璃且二旁具散熱孔、後鋁框蜂巢網狀門、隱藏式門鎖,鑰匙,可拆式散熱側板組、活動煞車輪、地平腳螺絲、M5(M6)活動螺母,M5(M6)彈片螺母、M5(M6)面板螺絲、方孔工具,等零件組合而成。



特徵:
JR3系列之特色為上方具防塵走線散熱功能之頂蓬
標準配備為高轉速低噪音2顆120mm x 25mm散熱AC直流電110V風扇模組且不佔U數(最高可安裝至8顆散熱風扇)。此機種為前門為5mm鏡面強化玻璃且二旁具散熱孔, 兼具美觀堅固之效果後門為密集式蜂巢孔網狀門前後門均附隱藏式門鎖。兩側之可拆式側板亦加裝散熱孔位以 符合全方位快速空氣對流之功能(吸入冷空氣排除熱空氣)全新造型兼顧質輕及堅固功能超強配附件擴充功能性



規格說明:
* 配備高轉速低噪音2顆120mm x 25mm散熱AC 110V上抽式風扇模組(最高可安裝至8顆)
* 工業級鋁合金主體結構組合,採最新加強式耐重上架結構設計,符合任何19吋伺服器主機
* 具上架U數顯示貼紙,主機上架容易,易於辨識規劃 (For伺服器方孔柱)

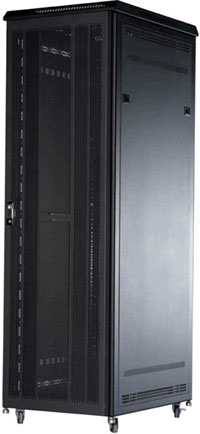

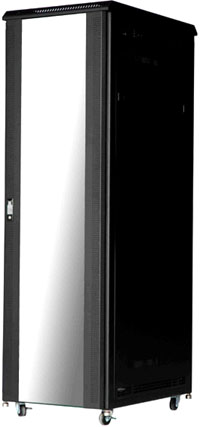

* 前為5mm鏡面強化玻璃門後為通氣率85%高密度六角蜂巢孔網狀門
* 左右可拆式散熱側板組合以及防塵式散熱頂蓬組
* 附前後隱藏式門鎖及鑰匙以及八孔電源組一組以及活動輪/地平腳/束線帶
* 亦可符合IBM,COMPAQ,HP,DELL,NEC,ACER之19吋伺服器主機安裝
* 機櫃UL及CE認證(全系列機櫃認證通過)
* 機櫃EMC認證 (電磁相容性測試通過)
* 機櫃軍規振動測試MIL-STD-810E (以47U-1200mm深機櫃測試通過)
* 機櫃軍規振動測試MIL-STD-167 (以47U-1200mm深機櫃測試通過)
* 機櫃耐壓荷重測試2000KG (SGS實驗室測試認證)
* 承板耐壓荷重測試200KG (SGS實驗室測試認證)

19"機櫃型號/ Model No

 內高(mm)

 (mm)

內深(mm)

 (mm)

 外寬(mm)

 U數

JR3-45U-95/105/115

2001

2226

811/911/1011

950/1050/1150

600

45U

JR3-42U-95/105/115

1867

2093

811/911/1011

950/1050/1150

600

42U

JR3-41U-95/105/115

1823

2028

811/911/1011

950/1050/1150

600

41U

JR3-35U-95/105/115

1556

1776

811/911/1011

950/1050/1150

600

35U

JR3-30U-95/105/115

1333

1560

811/911/1011

950/1050/1150

600

30U

JR3-25U-95/105/115

1112

1338

811/911/1011

950/1050/1150

600

25U

JR3-20U-95/105/115

889

1115

811/911/1011

950/1050/1150

600

20U

JR3-15U-95/105/115

667

893

811/911/1011

950/1050/1150

600

15U
