S208B-TWIN-ITX 2U HOTSWAP SYMMETRICAL SERVER CHASSIS
2012年02月05日に1U 2U 3U 4U前半部と後半部を連合できる機構開発を始め知的所有権利を宣言、
2013年08月20日に中国、台湾、タイ、韓国、日本、米国、英国、EU連合、ロシアの国にて1U 2U 3U 4U前半部と後半部を連合できる機構の

台湾著作権宣言及び特許番号はM468864であ り、中国著作権宣言及び特許番号は3434937である。

2015年12月30日に量産と出荷を正式に行うとのことである。ウェブページ最新更新日: 2020年09月17日

Mini-ITXのマルチコアの規範によるインテルX99の時代がやってきたが、最も重要な機能の一つは、448mm (17.64") だけのS208B-TWIN-ITX本体の奥行きで、デュアル Mini-ITX システムが搭載でき、8x3.5”「ホット・スワップ・ハード・ドライブとの互換性を同時に2.5"内蔵ハードディスクが搭載でき、およびインストールディスクアレイカードクラウドサーバやストレージ環境に準拠するアプリケーションである。ハードディスクの空き容量の多数へのアクセスを提供し、外部のさまざまなオプション、その前半部と後半部対称体の特許設計のシステム統合に全体の強度が向上できることに加えて、本体全身は決して偏ったり、歪んだりしないように、この機種の耐久性とシステムのセキュリティと安定性を確保する。効果的に内部のシステム環境を冷却し、機内に吸気80mmx25mmデュアルボールベアリングファン3つで、標準的な冷却、この機種は多機能の利点を組み合わせ、価格も絶対に競争である利点をもって、ようこそ世界各国の代理店を募集キャンペンをやってる。







         stainless tray  stainless 3.5" HDD tray  Two 2.5" internal HDD/SSD easy swap design



* 2つの2.5”内蔵のスペース:

   2.5" HDD/SSD、EasySwapクイックリリースデザイン、高さ7mm~15mmのHDDに対応できる

* 8つの3.5" ホット・スワップ・スペース (8セット2.5" HDD/SSDも対応):

   SATA2/SATA3 (SAS6G) HDD/SSDとSAS-1/SAS-2(6G) HDD、高さ25.4mmのドライブも合う

   或いはMiniSAS HD (12G) HDD, 高さ26.1mmのドライブも合う (別にRAIDカードが必要)
* トレイの左側LEDが緑色電源点灯、右側LEDがHDDアクセス青色点灯

   (HDD温度が60度Cを超えたら連続的な赤点灯警告)
* 機密性添付安全キースイッチのデザインのステンレス強化製造・スワップ・トレイのメカニズム
* バックプレーンはSFF-8087で、1対4portのMini-SASコネクタをx2配置 (6G version)

* バックプレーンはSFF-8643で、1対4portのMini-SAS HD コネクタをx2配置 (12G version)

* フロントベゼルにはUSB 2.0ポートが4セット装備 (各システム2セット)

* 冷却装置: EasySwapクイックリリースSunon 80mmx25mmファンx3

* ファンが起動せぬ環境騒音は49dBA、運転中ファンに10cm距離で測るは60dBA(環境騒音も含む)
* 対応マザーボード: 2枚の6.7"x6.7" 標準Mini-ITX MB (170mm x 170mm)
* 対応電源: 2台の1U FlexATX 250W~400W power supply with PFC (最大奥行き: 150mm)

* 対応拡張スロット: 2枚のフルハイト拡張カード (最大奥行き: 175mm或いは6.89")

* 主な構造は高級SGCC 1.2mm~2.0mm 厚の板金を採用 、切断面は滑らかな折りたたみデザイン

* 前半部と後半部を連合できる機構特許設計で板金が歪んだりしないように全体の強度が向上できる
* 表面塗装: 前部黒色
* Taiwan Genesys Group全世界品質3年保証 (全部の電子部品やファンなども含み)

* 本体寸法: 19" x 2U x 448mm (幅×高×奥行17.64")

* 付属部品:#6 truss screw x8, M3 truss screw x12, M3 countersunk screw x8,

   A3 power connector x1, hotswap cage screw/keys/mobile rack ID sign x1 set
* 包装資料: NW 8.5 KGM, GW 9.5 KGM, 2.58 CUFT (59x59x21cm1箱パック)

型番/品名

:

S208B-TWIN-ITX

2U Twin ITX 6G hotswap symmetrical server chassis

型番/品名

:

S208B-TWIN-ITX-12G

2U Twin ITX 12G hotswap symmetrical server chassis

オプション A-1

:

ENP-7025B

1U FlexATX 250W PFC電源 (電源サイズ: 81.5 x 40.5 × 150/mm)

オプション A-2

:

ENP-7130B

1U FlexATX 300W PFC電源 (電源サイズ: 81.5 x 40.5 × 150/mm)

オプション A-3

:

ENP7140B

1U FlexATX 400W PFC電源 (電源サイズ: 81.5 x 40.5 × 150/mm)

オプション A-4

:

ENP-7650B

1U FlexATX 500W PFC電源 (電源サイズ: 81.5 x 40.5 × 150/mm)

オプション A-5

:

ENP-7660B

1U FlexATX 600W PFC電源 (電源サイズ: 81.5 x 40.5 × 150/mm)

オプション B-1

:

NJ-S628

628mm 3ステージ スリム スライドレール (単位はペアで、キャビネット外部奥行き700mm~1000mmに対応)

オプション B-2

:

SRMK-550

550mm シャーシの後ろに取り付けるスリム金具 (単位はペア)

オプション C-1

:

4SATA-1MSAS-500MM

Four SATA (Host) to SFF-8087 Mini-SAS (Device) cable

オプション C-2

:

1MSAS-1MSAS-500MM

SFF-8087 Mini-SAS (Host) to SFF-8087 Mini-SAS (Device) cable

オプション C-3

:

SFF-8643-500MM

SFF-8643 Mini-SAS HD (Host) to SFF-8643 Mini-SAS HD (Device) cable

オプション C-4

:

4SATA-SFF-8643-500MM

Four SATA (Host) to SFF-8643 Mini-SAS HD (Device) cable

オプション D-1

:

1U1PCIE1XRC

1U 1PCI-Express 1X right angle riser card (単位は1pcs、2pcs搭載可能)

オプション D-2

:

1U1PCIE4XRC

1U 1PCI-Express 4X right angle riser card (単位は1pcs、2pcs搭載可能)

オプション D-3

:

1U1PCIE8XRC

1U 1PCI-Express 8X right angle riser card (単位は1pcs、2pcs搭載可能)

オプション D-4

:

1U1PCIE16XRC

1U 1PCI-Express 16X right angle riser card (単位は1pcs、2pcs搭載可能)

オプション E-1

:

2U2011A-8080

2U Intel LGA2011 LGA2066 active CPU cooler Square (単位は1pcs、2pcs搭載可能)

オプション E-2

:

2U2011A-5694

2U Intel LGA2011 active CPU cooler Narrow (単位は1pcs、2pcs搭載可能)

オプション E-3

:

2U1150A

2U Intel LGA115x Xeon 1230 active CPU cooler (単位は1pcs、2pcs搭載可能)

オプション E-4

:

2U4094A-SP3

2U AMD EPYC LGA4094 active CPU cooler SP3 (単位は1pcs、2pcs搭載可能)

オプション E-5

:

2U1331A-AM4

2U AMD LGA1331 active CPU cooler AM4 (単位は1pcs、2pcs搭載可能)

オプション E-6

:

2U3647A-S82

2U Intel LGA3647 active CPU cooler Square (単位は1pcs、2pcs搭載可能)

オプション E-7

:

2U3647A-R82-1

2U Intel LGA3647 active CPU cooler Narrow (単位は1pcs、2pcs搭載可能)

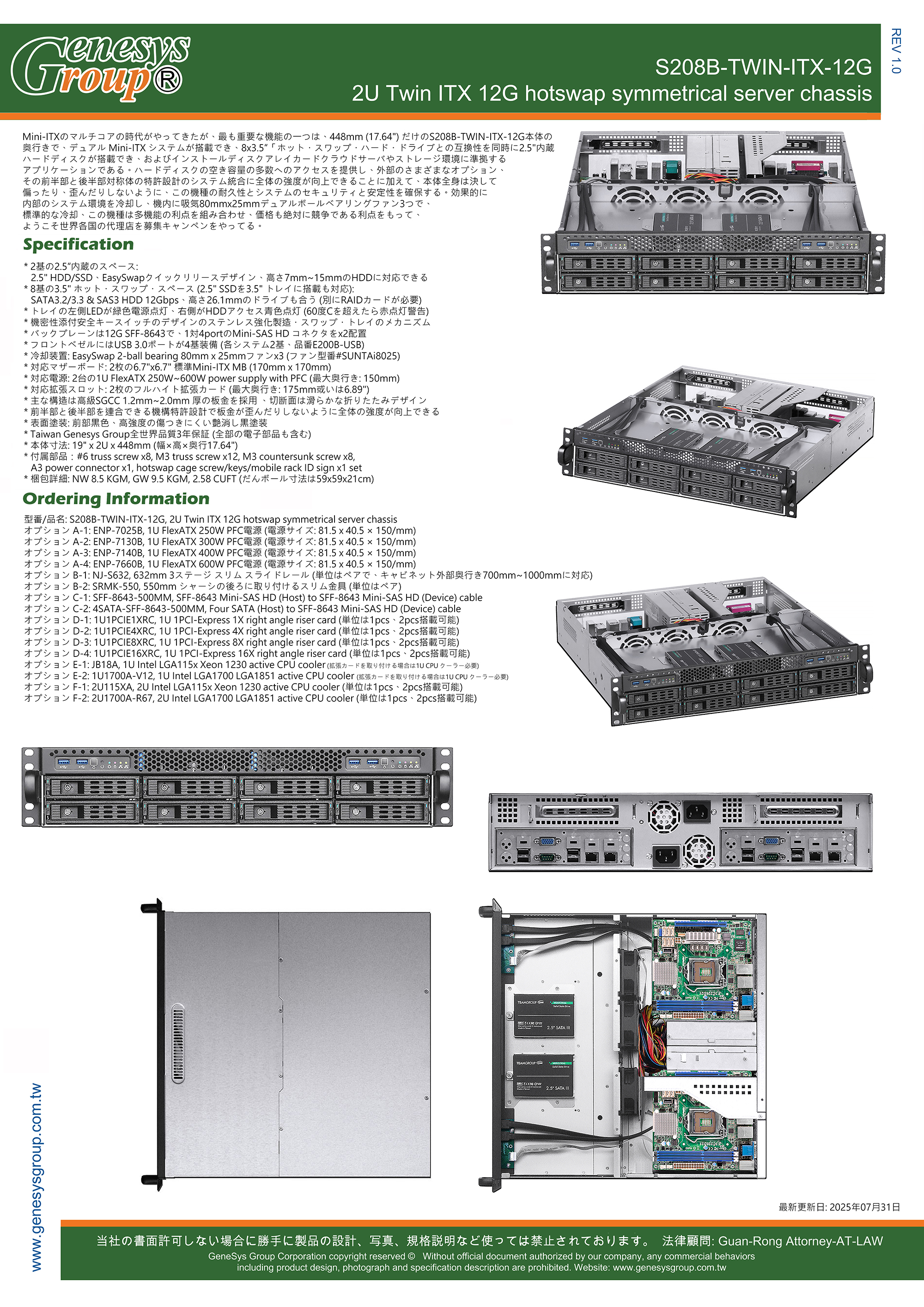

カタログ       寸法図
