E451B 4U BLACK ATX ENTERPRISE SERVER CHASSIS

產品初發表或初出貨日期: 2015年10月30日, 本頁最新更新日期: 2022年05月30日



4U E451B伺服器機殼為最新設計的產品之一, 其機構強度堅固耐用, 主架構採用厚度1.2mm~2.0mm之高級SGCC鋼板. 帶有防塵功能之蝴蝶鎖安全前門, 其外為ABS材質, 內為高強度板金材料製成. 其鋁壓鑄把手亦可強化機構強度. 儲存裝置為6組5.25吋ODD與8組3.5吋HDD內置空間, 可選配安裝SFF-8087 6G SAS或者最新12G SFF-8643 HD MiniSAS規格之熱插拔硬碟抽取盒, 主機板方面可符合ATX 12吋x9.6吋及其以下的尺寸, 電源供應器方面亦可符合標準PS2或者PS2 Mini-Redundant power supply, 適用於各種系統環境, 價格上也絕對具有競爭之優勢, 歡迎全世界客戶經銷.











* 14組存儲空間: 6組5.25吋ODD, 8組3.5吋HDD (其中1組可使用3.5" FDD)
* HDD磁碟架配備減震功能, 有效提高硬碟壽命

* 標準配備蝴蝶鎖安全前門, 前門防塵濾網具備可拆換式功能

* 標準配備2組USB 2.0以及LAN/HDD/Power LED燈號顯示 (選購: 亦可改裝成2組USB 3.0版本)

* 採用高強度之鋁合金壓鑄把手

* 主架構採用1.2mm~2.0mm高強度SGCC板金, 表面貼膜保護防刮傷
* 標準配備2組
快拆換式120mmx25mm內吸式靜音風扇 (風扇料號D12SM-12)

* 標準配備2組80mmx25mm免螺絲快拆裝式風扇固定框架于後窗I/O上方 (風扇為選配)
* 支援主機板: ATX(12"x9.6"), MicroATX(9.6"x9.6"), Mini-ITX(6.7"x6.7")
* 支援標準8cm與12cm~14cm風扇版本之PS2 power supply, 最大可支援200mm深度之電源

* 支援添誠R4S系列400W~500W PS2 Mini Redundant Redundant PS (電源深度174mm)
* 支援新巨MRT與MRW系列300W~600W PS2 Mini Redundant PS (電源深度185mm)
* 支援添誠R4B系列600W~800W PS2 Mini Redundant PS (電源深度199mm)
* 支援新巨MRG系列500W~800W PS2 Mini Redundant PS (電源深度200mm)

* 支援7 slot全高擴充卡 (1~6槽最大長度240mm, 第7槽最大長度210mm)
* 標準烤漆顏色:
前部高強度耐刮傷黑色織紋烤漆

* 台灣工控全球品質保固三年(含所有電子零組件)
* 機型外型尺寸: 19" x 4U x 510mm (20.08"深)

* 零件包明細: M3傘頭螺絲x40顆, #6圓頭螺絲x49顆, 7mm金屬加高螺柱x2根, 鑰匙x2只
* 包裝明細: NW 12 KGM, GW 14.00 KGM, 3.48 CUFT (
carton size at 64x57x27cm)







機種型號

:

E451B

4U black ATX enterprise server chassis

選配A-1

:

PS2 PSU

支援標準8cm與12cm~14cm風扇版本之PS2 power supply (最大可支援電源深度200mm)

選配A-2

:

PS2 RPS

支援添誠R4S系列400W/500W PS2 Mini Redundant power supply (電源深度174mm)

選配A-3

:

PS2 RPS

支援新巨MRT與MRW系列300W~600W PS2 Mini Redundant power supply (電源深度185mm)

選配A-4

:

PS2 RPS

支援添誠R4B系列600W/700W/800W PS2 Mini Redundant power supply (電源深度199mm)

選配A-5

:

PS2 RPS

支援新巨MRG系列500W~800W PS2 Mini Redundant power supply (電源深度200mm)

選配B-1

:

NJ-600

65公斤超耐重萬用三節式滑軌, 可兼容機櫃內深度600mm~1200mm (料號每單位為1雙)

選配B-2

:

1234U-RMK

1234U共用後端支架 (此料號每單位為1雙)

選配C

:

D80SM-12

80mmx25mm外吹式風扇可安裝2顆於後窗I/O上方 (此料號每單位為1個, 可安裝2個於後窗)

選配D-1

:

RW125-NVMe

1組3.5吋FDD空間轉1顆2.5吋插拔抽取盒U.2 NVMe 32G

選配D-2

:

RW125-12G

1組3.5吋FDD空間轉1顆2.5吋熱插拔抽取盒SATA/SAS 12G

選配D-3

:

TL125-12G

1組3.5吋FDD空間轉1顆2.5吋TrayLess熱插拔抽取盒SATA/SAS 12G

選配D-4

:

TL225

1組3.5吋FDD空間轉2顆2.5吋TrayLess熱插拔抽取盒SATA/SAS 12G

選配E-1

:

25-35-BK

1組5.25吋空間13.5支架, 或者亦可1組3.5吋空間22.5支架

選配E-2

:

RW135-12G

1組5.25吋空間轉1顆3.5吋熱插拔抽取盒SATA/SAS 12G

選配E-3

:

RW135

1組5.25吋空間轉1顆3.5吋熱插拔抽取盒SATA/SAS 6G

選配E-4

:

TL135-12G

1組5.25吋空間轉1顆3.5吋TrayLess熱插拔抽取盒SATA/SAS 12G

選配E-5

:

TL135

1組5.25吋空間轉1顆3.5吋TrayLess熱插拔抽取盒SATA/SAS 6G

選配E-6

:

RW225-NVMe-U

1組5.25吋空間轉2組USB 3.0及2顆2.5吋插拔抽取盒U.2 NVMe 32G

選配E-7

:

RW225-NVMe

1組5.25吋空間轉2顆2.5吋插拔抽取盒U.2 NVMe 32G

選配E-8

:

RW225-12G

1組5.25吋空間轉2顆2.5吋熱插拔抽取盒SATA/SAS 12G

選配E-9

:

RW625-12G

1組5.25吋空間轉6顆2.5吋熱插拔抽取盒SATA/SAS 12G

選配E-10

:

RW825-1525

1組5.25吋空間轉8顆2.5吋熱插拔抽取盒SATA/SAS 6G

選配E-11

:

RW425-NVMe

1組5.25吋空間轉4顆2.5吋插拔抽取盒U.2 NVMe 32G

選配E-12

:

RW425-12G-MS

1組5.25吋空間轉4顆2.5吋熱插拔抽取盒SFF-8643 12G

選配E-13

:

RW425-12G

1組5.25吋空間轉4顆2.5吋熱插拔抽取盒SATA/SAS 12G

選配E-14

:

RW425

1組5.25吋空間轉4顆2.5吋熱插拔抽取盒SATA/SAS 6G

選配F-1

:

2525TO3HDBK

2組5.25吋空間33.5支架

選配F-2

:

RW335-12G

2組5.25吋空間轉3顆3.5吋熱插拔抽取盒SATA/SAS 12G

選配F-3

:

RW335

2組5.25吋空間轉3顆3.5吋熱插拔抽取盒SATA/SAS 6G

選配F-4

:

TL335-12G

2組5.25吋空間轉3顆3.5吋TrayLess熱插拔抽取盒SATA/SAS 12G

選配F-5

:

TL335

2組5.25吋空間轉3顆3.5吋TrayLess熱插拔抽取盒SATA/SAS 6G

選配G-1

:

3525TO5HDBK

3組5.25吋空間53.5支架

選配G-2

:

RW435-12G-MS

3組5.25吋空間轉4顆3.5吋熱插拔抽取盒SFF-8643 12G

選配G-3

:

RW435-12G

3組5.25吋空間轉4顆3.5吋熱插拔抽取盒SATA/SAS 12G

選配G-4

:

RW435

3組5.25吋空間轉4顆3.5吋熱插拔抽取盒SATA/SAS 6G

選配G-5

:

TL435-12G-MS

3組5.25吋空間轉4顆3.5吋TrayLess熱插拔抽取盒SFF-8643 12G

選配G-6

:

TL435-12G

3組5.25吋空間轉4顆3.5吋TrayLess熱插拔抽取盒SATA/SAS 12G

選配G-7

:

TL435

3組5.25吋空間轉4顆3.5吋TrayLess熱插拔抽取盒SATA/SAS 6G

選配G-8

:

RW535-12G

3組5.25吋空間轉5顆3.5吋熱插拔抽取盒SATA/SAS 12G

選配G-9

:

RW535

3組5.25吋空間轉5顆3.5吋熱插拔抽取盒SATA/SAS 6G

選配G-10

:

TL535-12G

3組5.25吋空間轉5顆3.5吋TrayLess熱插拔抽取盒SATA/SAS 12G

選配G-11

:

TL535

3組5.25吋空間轉5顆3.5吋TrayLess熱插拔抽取盒SATA/SAS 6G

選配H-1

:

1MSAS-4SATA-500MM

SFF-8087 Mini-SAS (Host) to Four SATA (Device) cable

選配H-2

:

SFF-8643-500MM

SFF-8643 Mini-SAS HD (Host) to SFF-8643 Mini-SAS HD (Device) cable

選配H-3

:

4SATA-SFF-8643-500MM

Four SATA (Host) to SFF-8643 Mini-SAS HD (Device) cable

選配H-4

:

SFF-8643-4SATA-500MM

SFF-8643 Mini-SAS HD (Host) to Four SATA (Device) cable

選配I-1

:

2U2011A-8080

2U Intel LGA2011 LGA2066 active CPU cooler Square (2U 3U 4U chassis compatible)

選配I-2

:

2U2011A-5694

2U Intel LGA2011 active CPU cooler Narrow (2U 3U 4U chassis compatible)

選配I-3

:

2U115XA

2U Intel LGA115x Xeon 1230 active CPU cooler (2U 3U 4U chassis compatible)

選配I-4

:

2U4094A-SP3

2U AMD EPYC LGA4094 active CPU cooler SP3 (2U 3U 4U chassis compatible)

選配I-5

:

2U1331A-AM4

2U AMD LGA1331 active CPU cooler AM4 (2U 3U 4U chassis compatible)

選配I-6

:

2U3647A-S82

2U Intel LGA3647 active CPU cooler Square (2U 3U 4U chassis compatible)

選配I-7

:

2U3647A-R82-1

2U Intel LGA3647 active CPU cooler Narrow (2U 3U 4U chassis compatible)

選配I-8

:

2U4189A-M82

2U Intel LGA4189 active CPU cooler (2U 3U 4U chassis compatible)

選配I-9

:

2U1700A-V15

2U Intel LGA1700 active CPU cooler (2U 3U 4U chassis compatible)

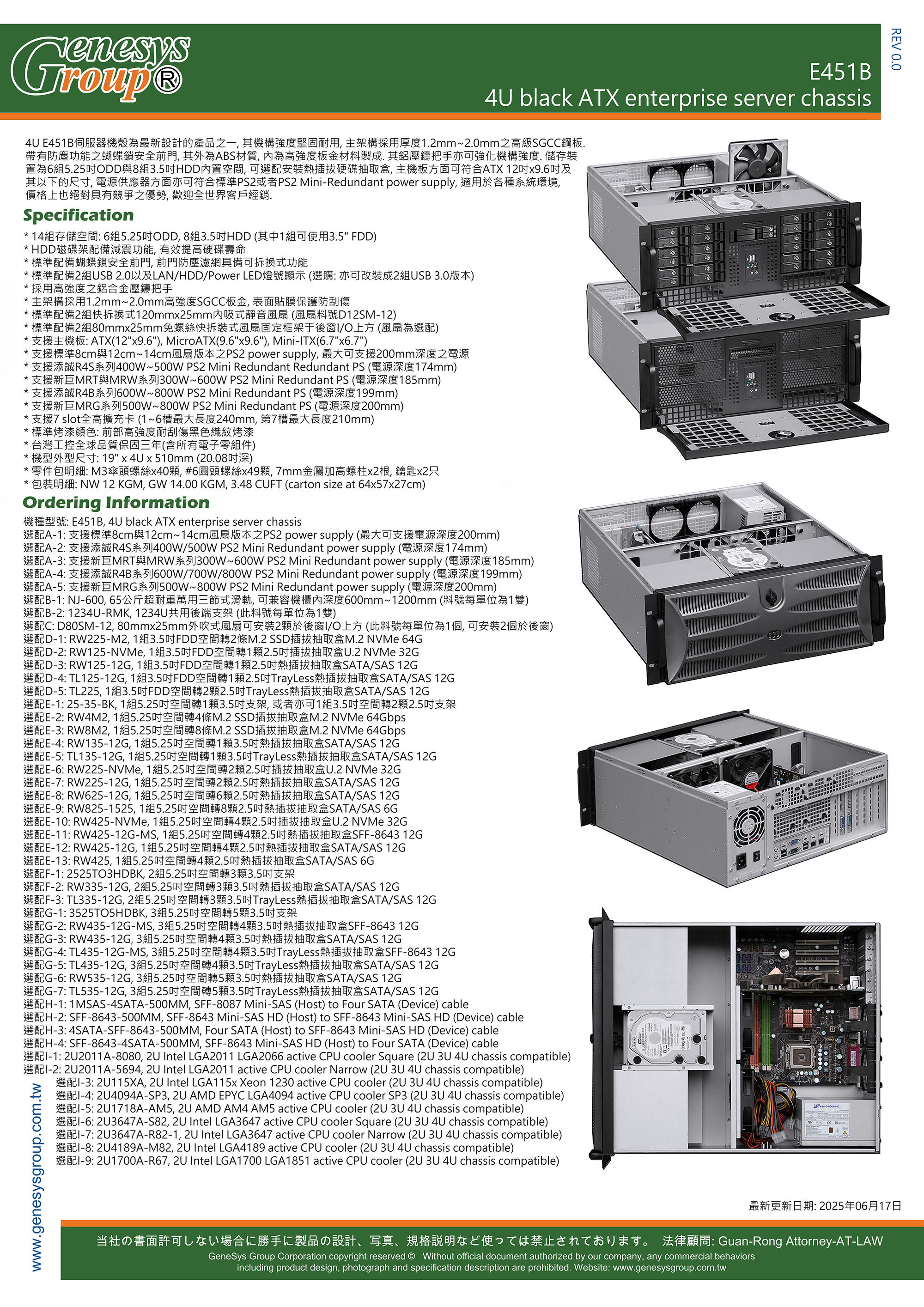

產品型錄       三視尺寸圖       快速安裝手冊
