HOT SWAP MOBILE RACK MODULE
產品初發表或初出貨日期: 2013年05月22日, 最新更新日期: 2018年08月23日

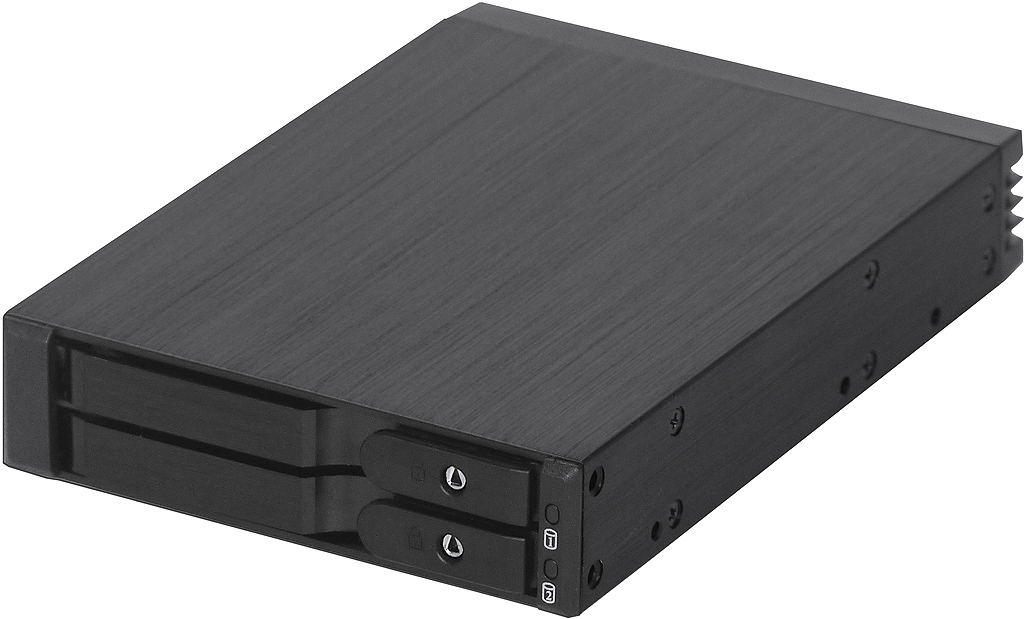

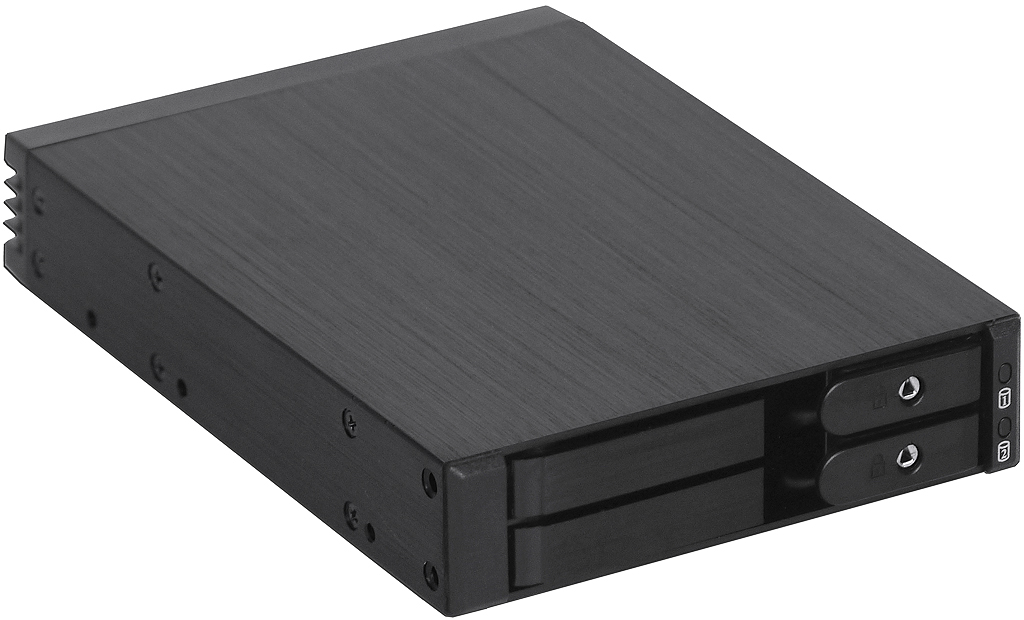

TL225-12G

SATA/SAS 12G

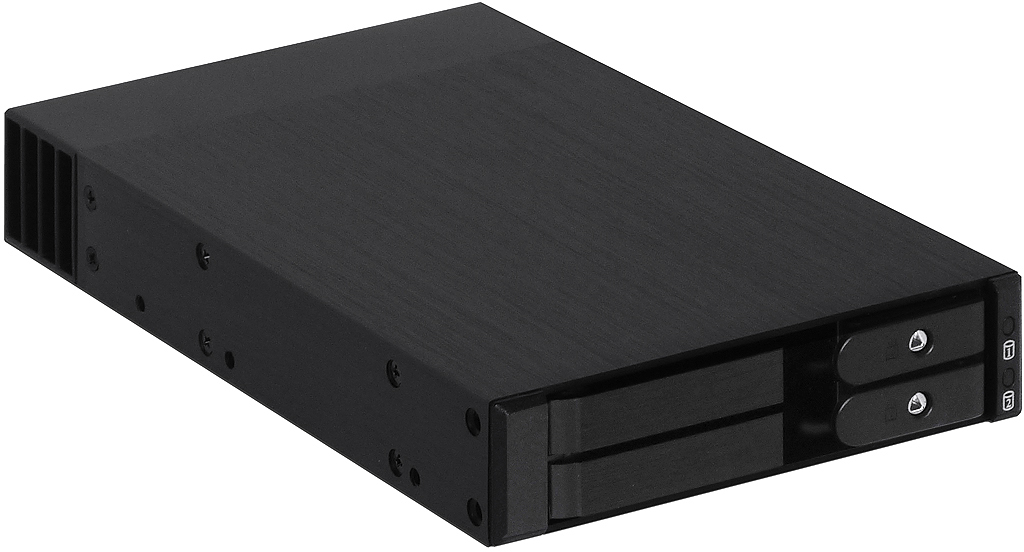

1組3.5吋FDD空間轉2顆2.5吋TrayLess熱插拔抽取盒SATA/SAS 12G
* 相容於1組3.5吋FDD空間內, 可安裝2顆2.5吋TrayLess熱插拔硬碟抽取盒 (需另外搭配磁碟陣列卡)
* 支援2.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps) HDD或SSD, 高度9.5mm及以下的硬碟皆相容

* 整體機身採用具備散熱功能之高級鋁擠型合金材質
*

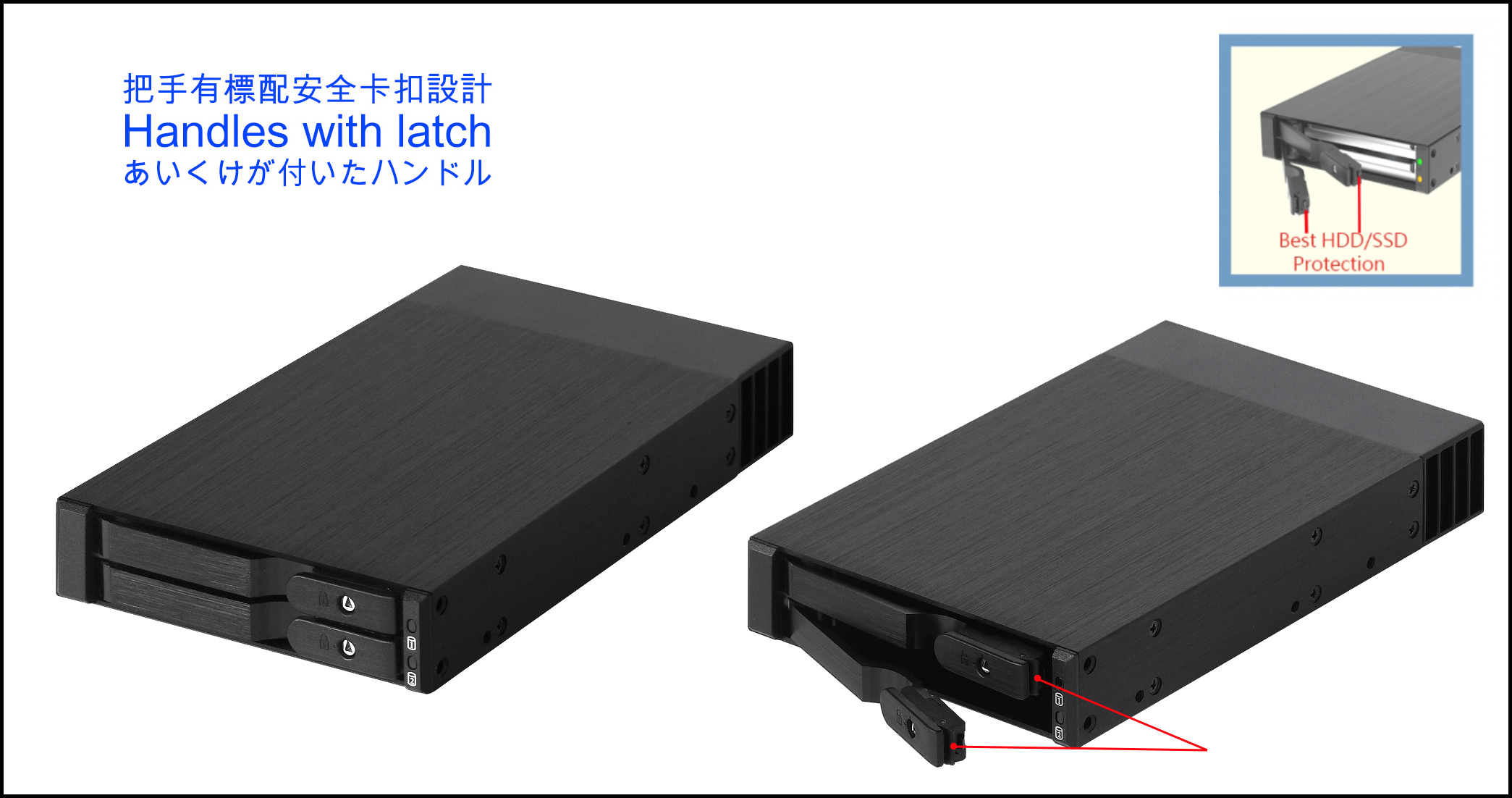

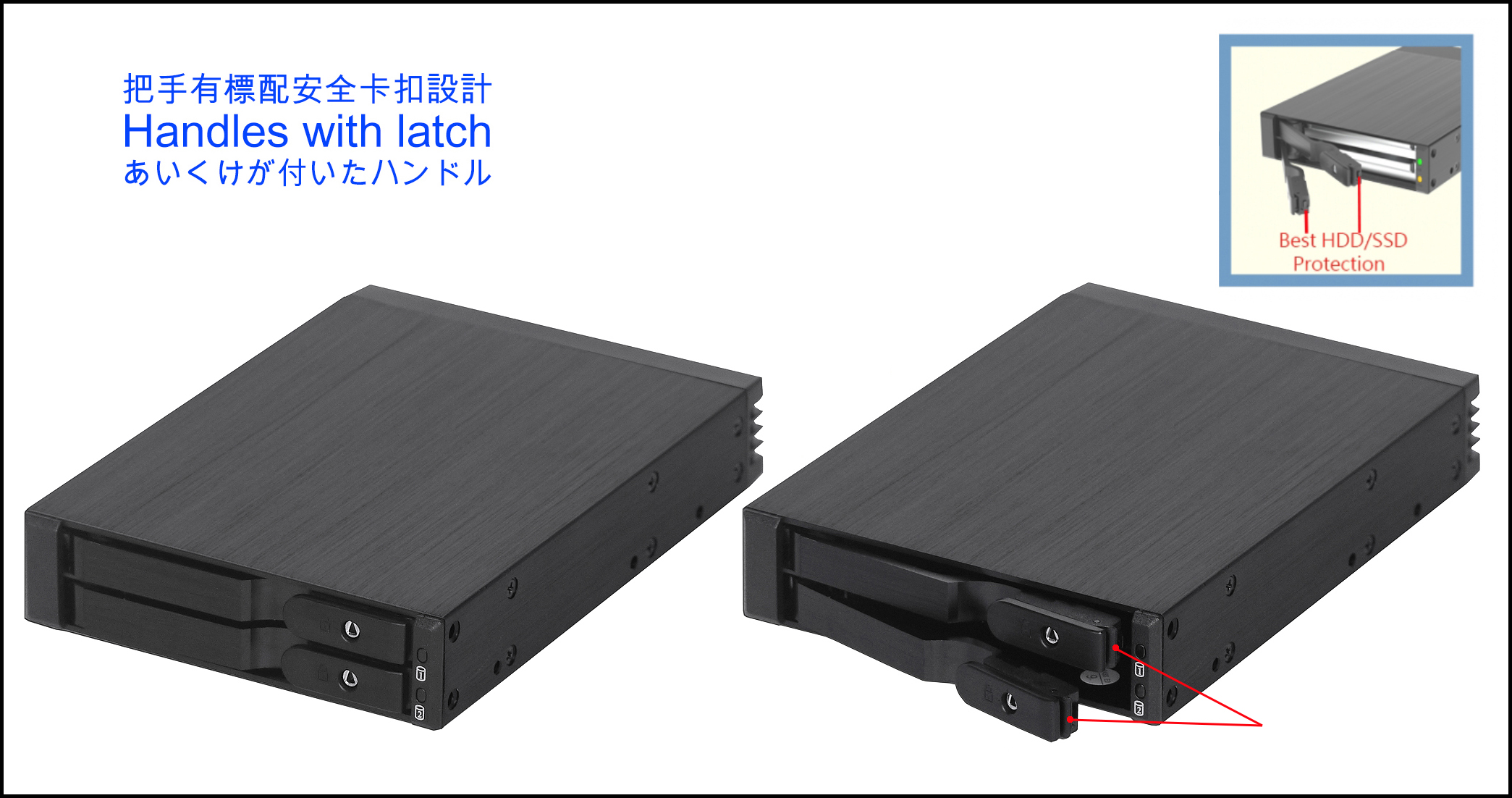

採用本司最新TrayLess機構設計, 撥動式安全鎖把手設計
*

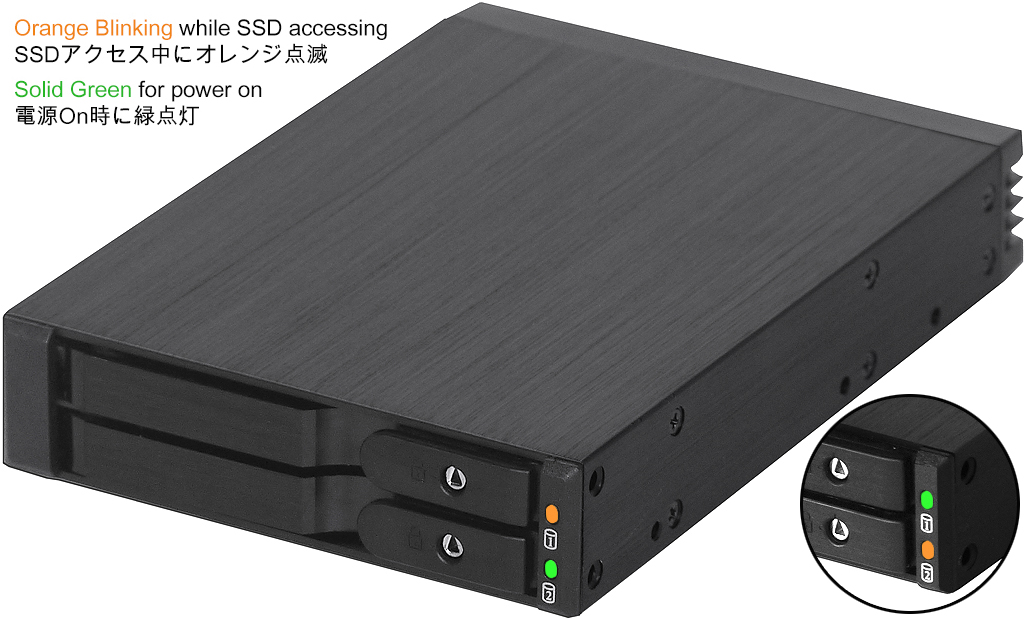

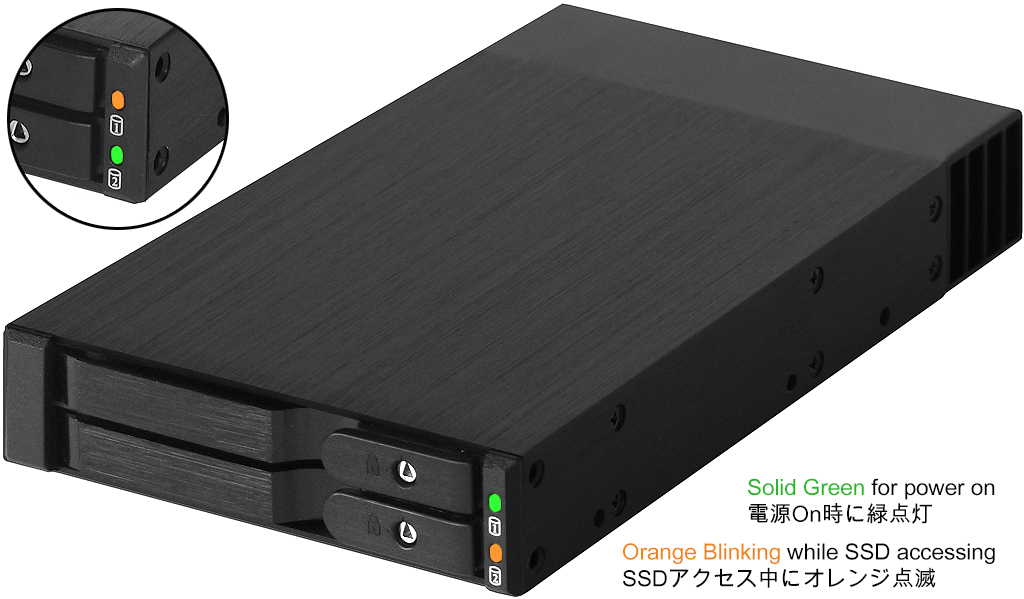

LED燈號設計: 1組綠色電源燈/2組橘色HDD讀取燈
* 抽取盒後方傳輸介面: 2組SATA 7pin資料傳輸port, 1組SATA 15pin電源輸入port
*

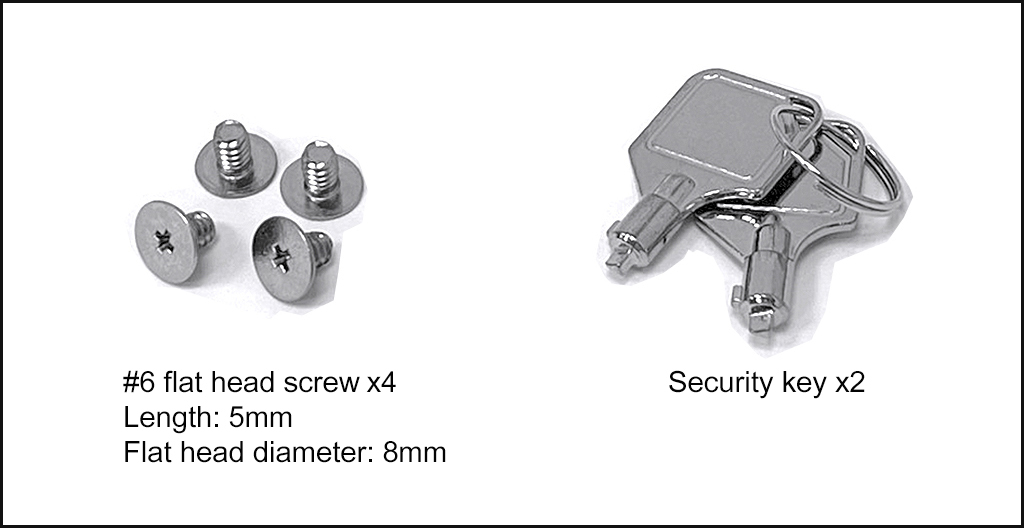

零件包明細: #6平頭鍍鎳螺絲x4pcs
* 台灣工控品牌標示全球品質保證及保固3年, 熱插拔抽取保證5萬次
* 產品尺寸: 146(L) x 101.5(W) x 25.4(H)mm
* 包裝明細: N.W. 0.3 KGM, G.W. 0.4 KGM, CUFT 0.05 (195mm x 151mm x 46mm, single box packed)

* left  right  front  front1  rear  rear1  rear2

..........................................................................................................................................................................................................................................................................................

TL225

SATA/SAS 6G

1組3.5吋FDD空間轉2顆2.5吋TrayLess熱插拔抽取盒SATA/SAS 6G
* 相容於1組3.5吋FDD空間內, 可安裝2顆2.5吋TrayLess熱插拔硬碟抽取盒 (需另外搭配磁碟陣列卡)
* 支援2.5吋SATA1/2/3 & SAS1/2 (6Gbps) HDD或SSD, 高度9.5mm及以下的硬碟皆相容

* 整體金屬採用具備散熱功能之高級鋁擠型合金材質, 表面細微處亦採用高級環保電鍍以及耐刮傷髮線強化處理
*
採用本司最新TrayLess機構設計, 鋁合金前面板附保密安全鑰匙開關設計
* 2組單體雙色LED燈號設計: 綠色電源燈/橘色讀取燈
* 抽取盒後方傳輸介面: 2組SATA 7pin資料傳輸port, 1組SATA 15pin電源輸入port,
HDD讀取燈可開可關功能鍵
*
零件包明細: 保密安全鑰匙x2pcs, #6平頭鍍鎳螺絲x4pcs
* 台灣工控品牌標示全球品質保證及保固3年, 熱插拔抽取保證5萬次
* 產品尺寸: 145.7(L) x 101.5(W) x 25.4(H)mm
* 包裝明細: N.W. 0.3 KGM, G.W. 0.4 KGM, CUFT 0.05 (195mm x 151mm x 46mm, single box packed)

* left  right  right1  front  rear  rear1  accessory

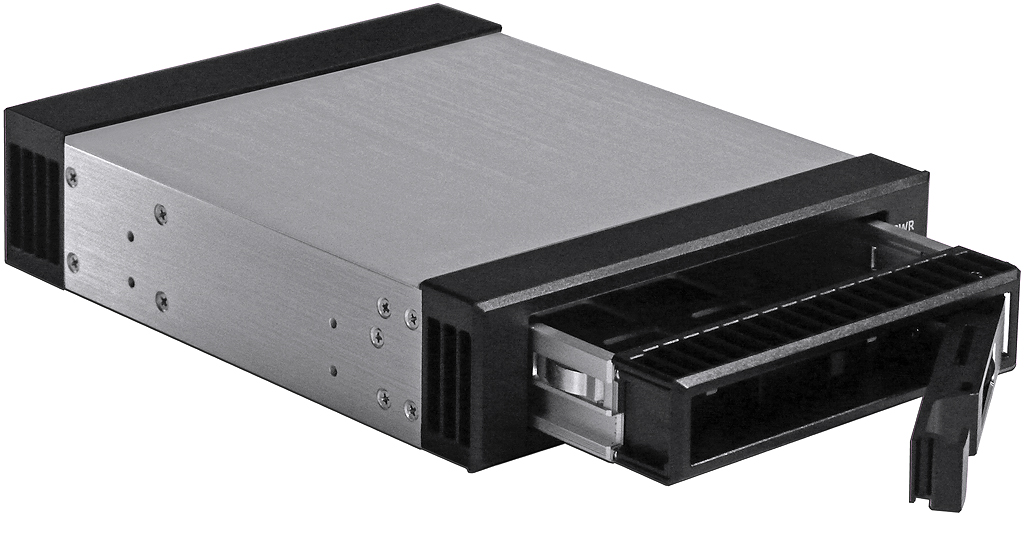

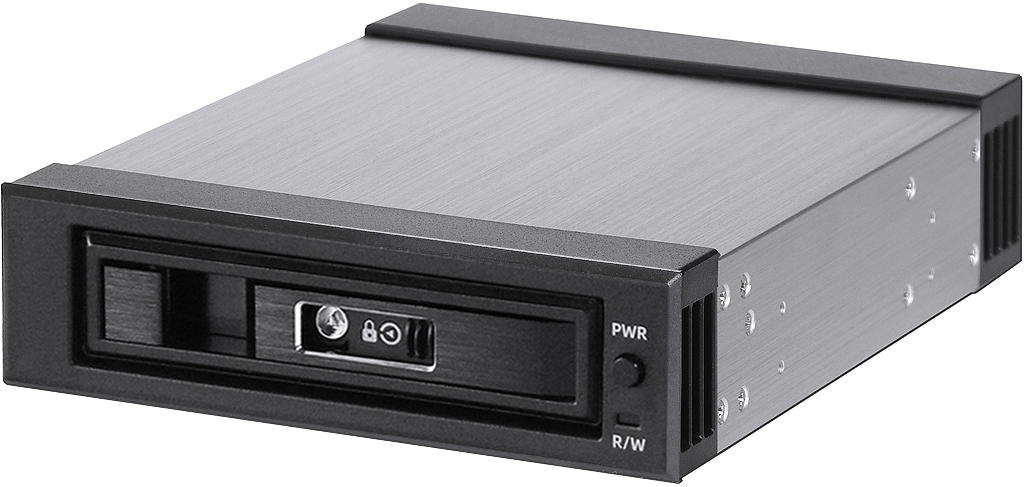

RW135-12G

SATA/SAS 12G

1組5.25吋空間轉1顆3.5吋熱插拔抽取盒SATA/SAS 12G
* 相容於1組5.25吋空間內, 可安裝1顆3.5吋熱插拔硬碟抽取盒 (需另外搭配磁碟陣列卡)
* 支援3.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps) HDD, 高度25.4mm及以下的硬碟皆相容
* 整體金屬採用具備散熱功能之高級鋁擠型合金材質, 表面細微處亦採用高級環保電鍍以及耐刮傷髮線強化處理
* 採用本司最新RailWay可抽取式HDD盒創新機構設計, 抽取盒採雙重保密安全開關設計(
鑰匙及左右開關鍵)

* 可抽取式HDD盒採用高級鋁擠型合金材料附減震彈片設計, 除抽拔順暢之外亦可有效協助高速運轉硬碟之散熱

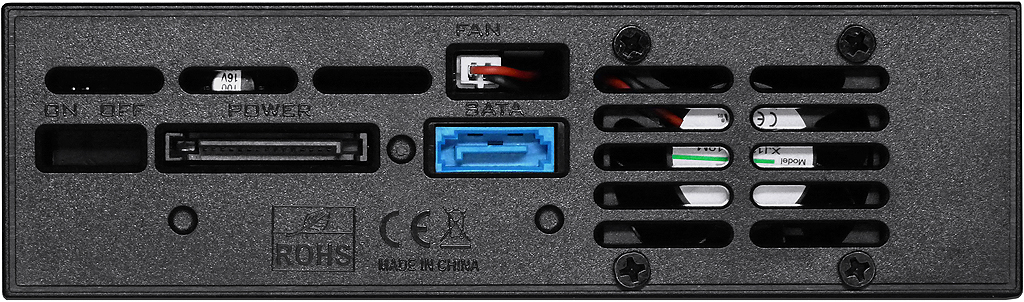

* 抽取盒後方傳輸介面: 1組SATA 7pin資料傳輸port, 1組SATA 15pin電源輸入port, HDD讀取燈可開可關功能鍵

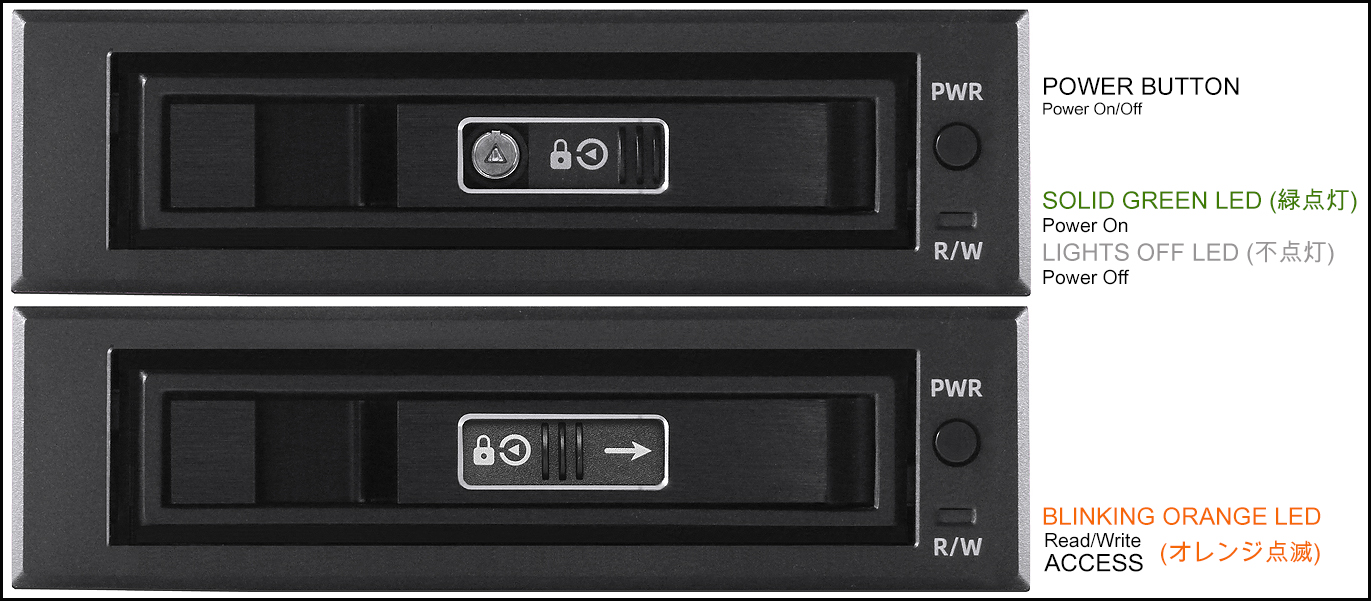

* 1組單體雙色LED燈號設計: 綠色為Power電源燈, 橘色閃爍為HDD讀取燈
*
零件包明細: 保密安全鑰匙x2pcs, M3平頭鍍鎳螺絲x3pcs, #6平頭鍍鎳螺絲x4pcs, M3傘頭鍍鎳螺絲x8pcs
* 台灣工控品牌標示全球品質保證及保固3年, 熱插拔抽取保證5萬次
* 產品尺寸: 186.5(L) x 147.4(W) x 42.2(H)mm
* 包裝明細: N.W. 0.40 KGM, G.W. 0.48 KGM, CUFT 0.05 (195mm x 151mm x 46mm, single box packed)

* left  right  front  front1  rear  rear1  accessory

..........................................................................................................................................................................................................................................................................................

RW135

SATA/SAS 6G

1組5.25吋空間轉1顆3.5吋熱插拔抽取盒SATA/SAS 6G
* 相容於1組5.25吋空間內, 可安裝1顆3.5吋熱插拔硬碟抽取盒 (需另外搭配磁碟陣列卡)
* 支援3.5吋SATA1/2/3 & SAS1/2 (6Gbps) HDD, 高度25.4mm及以下的硬碟皆相容
* 整體金屬採用具備散熱功能之高級鋁擠型合金材質, 表面細微處亦採用高級環保電鍍以及耐刮傷髮線強化處理
* 採用本司最新RailWay可抽取式HDD盒創新機構設計, 抽取盒採雙重保密安全開關設計(
鑰匙及左右開關鍵)

* 可抽取式HDD盒採用高級鋁擠型合金材料附減震彈片設計, 除抽拔順暢之外亦可有效協助高速運轉硬碟之散熱

* 抽取盒後方傳輸介面: 1組SATA 7pin資料傳輸port, 1組SATA 15pin電源輸入port, HDD讀取燈可開可關功能鍵
* 1組單體雙色LED燈號設計: 綠色為Power電源燈, 橘色閃爍為HDD讀取燈
*
零件包明細: 保密安全鑰匙x2pcs, M3平頭鍍鎳螺絲x3pcs, #6平頭鍍鎳螺絲x4pcs, M3傘頭鍍鎳螺絲x8pcs
* 台灣工控品牌標示全球品質保證及保固3年, 熱插拔抽取保證5萬次
* 產品尺寸: 186.5(L) x 147.4(W) x 42.2(H)mm
* 包裝明細: N.W. 0.40 KGM, G.W. 0.48 KGM, CUFT 0.05 (195mm x 151mm x 46mm, single box packed)

* left  right  front  front1  rear  rear1  accessory

..........................................................................................................................................................................................................................................................................................

TL135-12G

SATA/SAS 12G

1組5.25吋空間轉1顆3.5吋TrayLess熱插拔抽取盒SATA/SAS 12G
* 相容於1組5.25吋空間內, 可安裝1顆3.5吋熱插拔硬碟抽取盒 (需另外搭配磁碟陣列卡)
* 支援3.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps) HDD, 高度25.4mm及以下的硬碟皆相容
* 整體金屬採用具備散熱功能之高級鋁擠型合金材質, 表面細微處亦採用高級環保電鍍以及耐刮傷髮線強化處理
* 採用本司最新TrayLess機構設計, 鋁合金前面板附保密
安全鑰匙開關設計

* 抽取盒後方傳輸介面: 1組SATA 7pin資料傳輸port, 1組SATA 15pin電源輸入port
* 1組單體雙色LED燈號設計: 藍色為Power電源燈, 紫色閃爍為HDD讀取燈
*
零件包明細: 保密安全鑰匙x2pcs, M3圓頭鍍鎳螺絲x8pcs
* 台灣工控品牌標示全球品質保證及保固3年, 熱插拔抽取保證5萬次
* 產品尺寸: 179.5(L) x 145.6(W) x 42(H)mm
* 包裝明細: N.W. 0.28 KGM, G.W. 0.34 KGM, CUFT 0.05 (195mm x 151mm x 46mm, single box packed)

* left  right  right1  front  rear  accessory

..........................................................................................................................................................................................................................................................................................

TL135

SATA/SAS 6G

1組5.25吋空間轉1顆3.5吋TrayLess熱插拔抽取盒SATA/SAS 6G
* 相容於1組5.25吋空間內, 可安裝1顆3.5吋熱插拔硬碟抽取盒 (需另外搭配磁碟陣列卡)
* 支援3.5吋SATA1/2/3 & SAS1/2 (6Gbps) HDD, 高度25.4mm及以下的硬碟皆相容
* 整體金屬採用具備散熱功能之高級鋁擠型合金材質, 表面細微處亦採用高級環保電鍍以及耐刮傷髮線強化處理
* 採用本司最新TrayLess機構設計, 鋁合金前面板附保密
安全鑰匙開關設計

* 抽取盒後方傳輸介面: 1組SATA 7pin資料傳輸port, 1組SATA 15pin電源輸入port
* 1組單體雙色LED燈號設計: 藍色為Power電源燈, 紫色閃爍為HDD讀取燈
*
零件包明細: 保密安全鑰匙x2pcs, M3圓頭鍍鎳螺絲x8pcs
* 台灣工控品牌標示全球品質保證及保固3年, 熱插拔抽取保證5萬次
* 產品尺寸: 179.5(L) x 145.6(W) x 42(H)mm
* 包裝明細: N.W. 0.28 KGM, G.W. 0.34 KGM, CUFT 0.05 (195mm x 151mm x 46mm, single box packed)

* left  right  right1  front  rear  accessory

..........................................................................................................................................................................................................................................................................................

RW225-12G

SATA/SAS 12G

1組5.25吋空間轉2顆2.5吋熱插拔抽取盒及4組USB3.0模組SATA/SAS 12G
* 相容於1組5.25吋空間內, 可安裝2顆2.5吋熱插拔硬碟抽取盒及4組USB3.0
亦可向下相容USB2.0 (需另外搭配磁碟陣列卡)

* 支援2.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps) HDD或SSD, 高度15mm及以下的硬碟皆相容

* 整體金屬採用高級SECC板金材質, 前面板採用高強度耐刮傷黑色織紋烤漆
* 採用本司最新RailWay
可抽取式HDD盒創新機構設計, 交換或維修硬碟時更加快速順暢
*
標配專利減震彈片設計, 可從底部安裝及固定硬碟, 符合多樣化安裝環境, 水平或垂真安裝皆可
* 2組單體雙色LED燈號設計:
藍色電源燈/紫色讀取燈
* 每組HDD標配
雙通道SATA/SAS傳輸介面, 其備用通道適用於單顆HDD應用於雙系統之環境

* 抽取盒後方傳輸介面: 4組SATA 7pin資料傳輸port (每組HDD支援雙通道), 1組SATA 15pin電源輸入port
*
零件包明細: 保密安全鑰匙x2, M3傘頭鍍鎳螺絲x11, M3沉頭鍍鎳螺絲x8, 護線環x2, M3免螺絲HDD塑膠固定柱x8 (選配)
* 台灣工控品牌標示全球品質保證及保固3年, 熱插拔抽取保證5萬次
* 產品尺寸: 172(L) x 146(W) x 42(H)mm
* 包裝明細: N.W. 0.80 KGM, G.W. 0.85 KGM, CUFT 0.060 (240mm x 153mm x 47mm, single box packed)

* left  right  front  front  rear  rear  tray  accessory  usb3.0  led

..........................................................................................................................................................................................................................................................................................

RW625-12G

SATA/SAS 12G

1組5.25吋空間轉6顆2.5吋熱插拔抽取盒SATA/SAS 12G

* 相容於1組5.25吋空間內, 可安裝6顆2.5吋熱插拔硬碟抽取盒 (需另外搭配磁碟陣列卡)
* 支援2.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps) HDD或SSD, 高度9.5mm及以下高度之硬碟皆相容
* 抽取盒整體採用高級不鏽鋼材質, 表面細微處亦採用高級耐刮傷髮線強化處理
* 採用本司最新包覆式內框及上方緩衝彈片式抽取盒機構設計, 交換或維修硬碟時更加快速順暢
* 標配專利減震彈片設計, 可從底部安裝及固定硬碟, 符合多樣化安裝環境, 水平或垂真安裝皆可
*
6LED燈號設計: 每組抽取盒左邊為綠色Power電源燈, 右邊為橘色HDD讀取燈

* 風扇偵測功能: 如風扇故障, 左邊綠色Power電源燈, 顯示慢速閃爍紅燈 (此功能為選配)

* 溫度偵測功能: 如溫度超過60度, 左邊綠色Power電源燈, 顯示快速閃爍紅燈 (此功能為選配)
* 標配一組40mm x 20mm外吹式散熱風扇於抽取盒模組後方

* 抽取盒後方傳輸介面: 6組SATA 7pin資料傳輸port, 1組SATA 15pin電源輸入port
*
零件包明細: M3平頭鍍鎳螺絲x28pcs, M3圓頭鍍鎳螺絲x8pcs, 保密安全鑰匙x2
* 台灣工控品牌標示全球品質保證及保固3年, 熱插拔抽取保證5萬次
* 產品尺寸: 159(L) x 145.8(W) x 41.6(H)mm
* 包裝明細: N.W.
0.68 KGM, G.W. 1.18 KGM, CUFT 0.06 (195mm x 191mm x 46mm, single box packed)

* left  right  front  front1  rear  rear1  accessory

..........................................................................................................................................................................................................................................................................................

RW825-1525

SATA/SAS 6G

1組5.25吋空間轉8顆2.5吋熱插拔抽取盒SATA/SAS 6G
* 相容於1組5.25吋空間內, 可安裝8顆2.5吋熱插拔硬碟抽取盒 (需另外搭配磁碟陣列卡)
* 支援2.5吋SATA1/2/3 & SAS1/2 (6Gbps) HDD或SSD, 高度7mm及以下的硬碟皆相容

* 抽取盒整體採用高級不鏽鋼材質, 表面細微處亦採用高級耐刮傷髮線強化處理
* 採用本司最新RailWay可抽取式HDD盒創新機構設計, 交換或維修硬碟時更加快速順暢
* 標配專利減震彈片設計, 可從底部安裝及固定硬碟, 符合多樣化安裝環境, 水平或垂真安裝皆可
*
8LED燈號設計: 每組抽取盒左邊為綠色Power電源燈, 右邊為橘色HDD讀取燈
* 標配一組40mm x 20mm外吹式散熱風扇於抽取盒模組後方

* 抽取盒後方傳輸介面: 8組SATA 7pin資料傳輸port, 2組SATA 15pin電源輸入port
*
零件包明細: M3平頭鍍鎳螺絲x36pcs, M3圓頭鍍鎳螺絲x8pcs
* 台灣工控品牌標示全球品質保證及保固3年, 熱插拔抽取保證5萬次
* 產品尺寸: 159(L) x 146(W) x 42(H)mm
* 包裝明細: N.W. 0.80 KGM, G.W. 1.00 KGM, CUFT 0.04 (160mm x 147mm x 43mm, single box packed)

* left  right  front  front1  rear  rear1  accessory

..........................................................................................................................................................................................................................................................................................

RW425-12G-MS

SFF-8643 12G

1組5.25吋空間轉4顆2.5吋熱插拔抽取盒SFF-8643 12G
* 相容於1組5.25吋空間內, 可安裝4顆2.5吋熱插拔硬碟抽取盒 (需另外搭配磁碟陣列卡)
* 支援2.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps) HDD或SSD, 高度15mm及以下高度之硬碟皆相容
* 抽取盒整體採用高級不鏽鋼材質, 表面細微處亦採用高級耐刮傷髮線強化處理
* 採用本司最新包覆式內框及
上方緩衝彈片式抽取盒機構設計, 交換或維修硬碟時更加快速順暢
* 標配專利減震彈片設計, 可從底部安裝及固定硬碟, 符合多樣化安裝環境, 水平或垂真安裝皆可
*
4組LED燈號設計: 每組抽取盒左邊為綠色Power電源燈, 右邊為橘色HDD讀取燈
* 風扇偵測功能: 如風扇故障, 左邊綠色Power電源燈, 顯示慢速閃爍紅燈
* 溫度偵測功能: 如溫度超過60度, 左邊綠色Power電源燈, 顯示快速閃爍紅燈
* 標配兩組40mm x 20mm外吹式散熱風扇於抽取盒模組後方
*
抽取盒後方傳輸介面: 1組MiniSAS HD SFF-8643資料傳輸port, 1組SATA 15pin電源輸入port
*
零件包明細: M3平頭鍍鎳螺絲x16pcs, M3圓頭鍍鎳螺絲x8pcs, 保密安全鑰匙x2
* 台灣工控品牌標示全球品質保證及保固3年, 熱插拔抽取保證5萬次
* 產品尺寸: 159(L) x 145.8(W) x 41.6(H)mm
* 包裝明細: N.W. 0.68 KGM, G.W. 1.18 KGM, CUFT 0.05 (195mm x 151mm x 46mm, single box packed)

* left  right  front  rear  tray  accessory

..........................................................................................................................................................................................................................................................................................

RW425-12G

SATA/SAS 12G

1組5.25吋空間轉4顆2.5吋熱插拔抽取盒SATA/SAS 12G
* 相容於1組5.25吋空間內, 可安裝4顆2.5吋熱插拔硬碟抽取盒 (需另外搭配磁碟陣列卡)
* 支援2.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps) HDD或SSD, 高度15mm及以下高度之硬碟皆相容
* 抽取盒整體採用高級不鏽鋼材質, 表面細微處亦採用高級耐刮傷髮線強化處理
* 採用本司最新包覆式內框及
上方緩衝彈片式抽取盒機構設計, 交換或維修硬碟時更加快速順暢
* 標配專利減震彈片設計, 可從底部安裝及固定硬碟, 符合多樣化安裝環境, 水平或垂真安裝皆可
*
4組LED燈號設計: 每組抽取盒左邊為綠色Power電源燈, 右邊為橘色HDD讀取燈

* 風扇偵測功能: 如風扇故障, 左邊綠色Power電源燈, 顯示慢速閃爍紅燈 (需另外選購風扇及溫度偵測感應控制小卡)
* 溫度偵測功能: 如溫度超過60度, 左邊綠色Power電源燈, 顯示快速閃爍紅燈 (需另外
選購風扇及溫度偵測感應控制小卡)

* 標配組40mm x 20mm外吹式散熱風扇於抽取盒模組後方
*
抽取盒後方傳輸介面: 4組SATA 7pin資料傳輸port, 1組SATA 15pin電源輸入port
*
零件包明細: M3平頭鍍鎳螺絲x16pcs, M3圓頭鍍鎳螺絲x8pcs, 保密安全鑰匙x2
* 台灣工控品牌標示全球品質保證及保固3年, 熱插拔抽取保證5萬次
* 產品尺寸: 159(L) x 145.8(W) x 41.6(H)mm
* 包裝明細: N.W. 0.68 KGM, G.W. 1.18 KGM, CUFT 0.05 (195mm x 151mm x 46mm, single box packed)

* left  right  front  rear  tray  optional fan & temp sensor  accessory

..........................................................................................................................................................................................................................................................................................

RW425

SATA/SAS 6G

1組5.25吋空間轉4顆2.5吋熱插拔抽取盒SATA/SAS 6G
* 相容於1組5.25吋空間內, 可安裝4顆2.5吋熱插拔硬碟抽取盒 (需另外搭配磁碟陣列卡)
* 支援2.5吋SATA1/2/3 & SAS1/2 (6Gbps) HDD或SSD, 高度15mm及以下的硬碟皆相容

* 整體金屬採用具備散熱功能之高級鋁擠型合金材質, 表面細微處亦採用高級環保電鍍以及耐刮傷髮線強化處理
* 採用本司最新RailWay可抽取式HDD盒創新機構設計, 交換或維修硬碟時更加快速順暢
*
標配專利減震彈片設計, 可從底部安裝及固定硬碟, 符合多樣化安裝環境, 水平或垂真安裝皆可
* 4組單體三色LED燈號設計: 藍色電源燈/紫色讀取燈/紅色故障燈 (紅色快速閃爍為過熱,紅色慢速閃爍為風扇故障)
* 標配兩組40mm x 20mm外吹式散熱風扇於抽取盒模組後方

* 抽取盒後方傳輸介面: 4組SATA 7pin資料傳輸port, 1組SATA 15pin電源輸入port, HDD讀取燈可開可關功能鍵
*

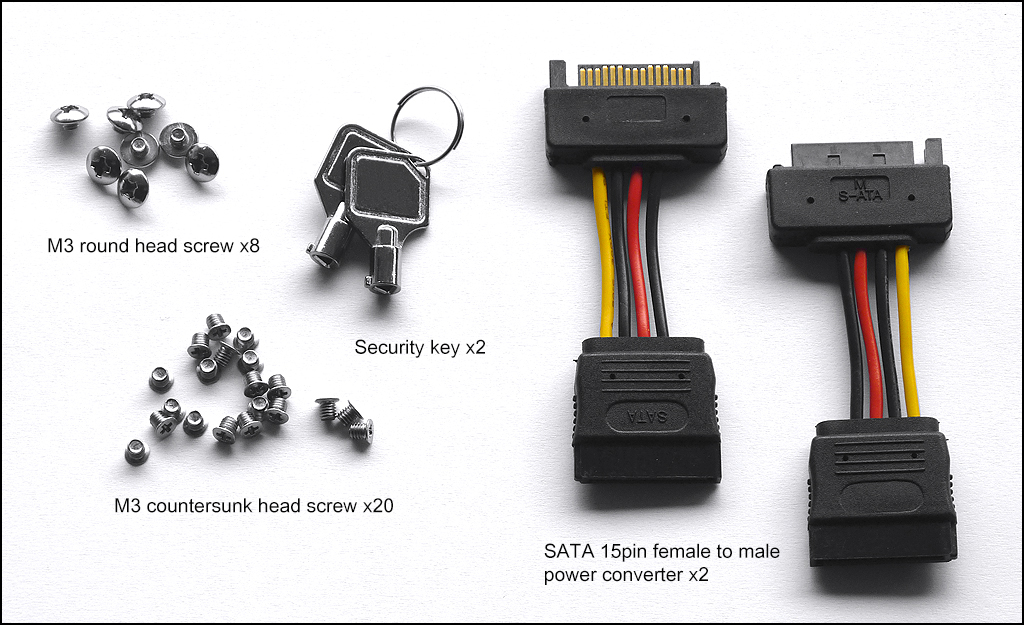

零件包明細: 保密安全鑰匙x2pcs, M3平頭鍍鎳螺絲x20pcs, M3圓頭鍍鎳螺絲x8pcs
* 台灣工控品牌標示全球品質保證及保固3年, 熱插拔抽取保證5萬次
* 產品尺寸: 180(L) x 146(W) x 42(H)mm
* 包裝明細: N.W. 0.71 KGM, G.W. 0.76 KGM, CUFT 0.050 (196mm x 153mm x 47mm, single box packed)

* left  right  front  rear  rear1  tray  accessory  dimensional drawing

RW825

SATA/SAS 6G

2組5.25吋空間轉8顆2.5吋熱插拔抽取盒SATA/SAS 6G
* 相容於2組5.25吋空間內, 可安裝8顆2.5吋熱插拔硬碟抽取盒 (需另外搭配磁碟陣列卡)
* 支援2.5吋SATA1/2/3 & SAS1/2 (6Gbps) HDD或SSD, 高度15mm及以下的硬碟皆相容
* 整體金屬採用具備散熱功能之高級鋁擠型合金材質, 表面細微處亦採用高級環保電鍍以及耐刮傷髮線強化處理
* 採用本司最新RailWay可抽取式HDD盒創新機構設計, 交換或維修硬碟時更加快速順暢
*
標配專利減震彈片設計, 可從底部安裝及固定硬碟, 符合多樣化安裝環境, 水平或垂真安裝皆可
* 8組單體雙色LED燈號設計: 藍色電源燈/紫色讀取燈 (如紫色燈不閃爍而是持續亮燈, 表示硬碟不穩定或故障)
* 標配一組70mm x 15mm外吹式散熱風扇於抽取盒模組後方

* 抽取盒前方溫度過熱及風扇故障LED警示燈: 紅色快速閃爍為過熱, 紅色慢速閃爍為風扇故障

* 抽取盒後方傳輸介面(1): 8組SATA 7pin資料傳輸port, 2組SATA 15pin電源輸入port, HDD讀取燈可開可關功能鍵

* 抽取盒後方傳輸介面(2): 1組2.54pin溫度過熱訊號偵測接頭及1組2.54pin風扇故障訊號偵測接頭

* 抽取盒後方傳輸介面(3): 8組2.54pin HDD訊號偵測接頭

* 抽取盒後方傳輸介面(4): 1組高轉速或低轉速風扇可調整鍵
*
零件包明細: 保密安全鑰匙x2pcs, M3平頭鍍鎳螺絲x36pcs, M3圓頭鍍鎳螺絲x8pcs
* 台灣工控品牌標示全球品質保證及保固3年, 熱插拔抽取保證5萬次
* 產品尺寸: 160(L) x 146(W) x 86(H)mm
* 包裝明細: N.W. 1.08 KGM, G.W. 1.24 KGM, CUFT 0.200 (255mm x 125mm x 180mm, single box packed)

* left  right  front  front1  rear  rear1  rear2  rear3  rear4  tray  accessory

..........................................................................................................................................................................................................................................................................................

RW335-12G

SATA/SAS 12G

2組5.25吋空間轉3顆3.5吋熱插拔抽取盒SATA/SAS 12G

* 相容於2組5.25吋空間內, 可安裝3顆3.5吋熱插拔硬碟抽取盒 (需另外搭配磁碟陣列卡)

* 支援3.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps) HDD, 高度25.4mm及以下的硬碟皆相容

* 整體金屬採用具備散熱功能之高級鋁擠型合金材質, 表面細微處亦採用高級環保電鍍以及耐刮傷髮線強化處理
* 採用本司最新RailWay可抽取式HDD盒創新機構設計, 抽取盒採雙重保密安全開關設計(
鑰匙及左右開關鍵)
* 可抽取式HDD盒採用高級鋁擠型合金材料附
減震彈片設計, 除抽拔順暢之外亦可有效協助高速運轉硬碟之散熱
* 3組單體雙色LED燈號設計: 綠色電源燈/橘色讀取燈
* 標配一組70mm x 15mm外吹式散熱風扇於抽取盒模組後方

* 抽取盒前方提供風扇故障LED警示燈, 以及溫度過熱LED警示燈

* 抽取盒後方傳輸介面(1): 3組SATA 7pin資料傳輸port, 2組SATA 15pin電源輸入port, HDD讀取燈可開可關功能鍵

* 抽取盒後方傳輸介面(2): 溫度過熱Alarm設定jumper (可設定55度C或60度C或65度C)

* 抽取盒後方傳輸介面(3): 3組2.54pin HDD訊號偵測接頭

* 抽取盒後方傳輸介面(4): 1組高轉速或低轉速風扇可調整鍵
*
零件包明細: 保密安全鑰匙x2pcs, M3平頭鍍鎳螺絲x9pcs, M3圓頭鍍鎳螺絲x8pcs, #6平頭鍍鎳螺絲x12pcs
* 台灣工控品牌標示全球品質保證及保固3年, 熱插拔抽取保證5萬次
* 產品尺寸: 205(L) x 146(W) x 86(H)mm
* 包裝明細: N.W. 1.09 KGM, G.W. 1.31 KGM, CUFT 0.200 (254mm x 122mm x 178mm, single box packed)

* left  right  front  front1  front2  rear  rear1  rear2  rear3  rear4  tray  accessory

..........................................................................................................................................................................................................................................................................................

RW335

SATA/SAS 6G

2組5.25吋空間轉3顆3.5吋熱插拔抽取盒SATA/SAS 6G
* 相容於2組5.25吋空間內, 可安裝3顆3.5吋熱插拔硬碟抽取盒 (需另外搭配磁碟陣列卡)
* 支援3.5吋SATA1/2/3 & SAS1/2 (6Gbps) HDD, 高度25.4mm及以下的硬碟皆相容
* 整體金屬採用具備散熱功能之高級鋁擠型合金材質, 表面細微處亦採用高級環保電鍍以及耐刮傷髮線強化處理
* 採用本司最新RailWay可抽取式HDD盒創新機構設計, 抽取盒採雙重保密安全開關設計(
鑰匙及左右開關鍵)
* 可抽取式HDD盒採用高級鋁擠型合金材料附
減震彈片設計, 除抽拔順暢之外亦可有效協助高速運轉硬碟之散熱
* 3組單體雙色LED燈號設計: 綠色電源燈/橘色讀取燈
* 標配一組70mm x 15mm外吹式散熱風扇於抽取盒模組後方

* 抽取盒前方提供風扇故障LED警示燈, 以及溫度過熱LED警示燈

* 抽取盒後方傳輸介面(1): 3組SATA 7pin資料傳輸port, 2組SATA 15pin電源輸入port, HDD讀取燈可開可關功能鍵

* 抽取盒後方傳輸介面(2): 溫度過熱Alarm設定jumper (可設定55度C或60度C或65度C)

* 抽取盒後方傳輸介面(3): 3組2.54pin HDD訊號偵測接頭

* 抽取盒後方傳輸介面(4): 1組高轉速或低轉速風扇可調整鍵
*
零件包明細: 保密安全鑰匙x2pcs, M3平頭鍍鎳螺絲x9pcs, M3圓頭鍍鎳螺絲x8pcs, #6平頭鍍鎳螺絲x12pcs
* 台灣工控品牌標示全球品質保證及保固3年, 熱插拔抽取保證5萬次
* 產品尺寸: 205(L) x 146(W) x 86(H)mm
* 包裝明細: N.W. 1.09 KGM, G.W. 1.31 KGM, CUFT 0.200 (255mm x 124mm x 180mm, single box packed)

* left  right  front  front1  front2  rear  rear1  rear2  rear3  rear4  tray  accessory

..........................................................................................................................................................................................................................................................................................

TL335-12G

SATA/SAS 12G

2組5.25吋空間轉3顆3.5吋TrayLess熱插拔抽取盒SATA/SAS 12G

* 相容於2組5.25吋空間內, 可安裝3顆3.5吋TrayLess熱插拔硬碟抽取盒 (需另外搭配磁碟陣列卡)

* 支援3.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps) HDD, 高度25.4mm及以下的硬碟皆相容

* 整體金屬採用具備散熱功能之高級鋁擠型合金材質, 表面細微處亦採用高級環保電鍍以及耐刮傷髮線強化處理
* 採用本司最新TrayLess機構設計, 鋁合金前面板附保密
安全鑰匙開關設計
* 1組藍色Power電源燈, 3組紫色讀取燈(HDD插入時為藍燈, HDD不插入時不亮燈, HDD讀取時為紫色閃爍燈)
* 標配一組70mm x 15mm外吹式散熱風扇於抽取盒模組後方

* 抽取盒後方傳輸介面(1): 3組SATA 7pin資料傳輸port, 2組SATA 15pin電源輸入port, HDD讀取燈可開可關功能鍵

* 抽取盒後方傳輸介面(2): 1組高轉速或低轉速風扇可調整鍵
*
零件包明細: 保密安全鑰匙x2pcs, M3圓頭鍍鎳螺絲x8pcs
* 台灣工控品牌標示全球品質保證及保固3年, 熱插拔抽取保證5萬次
* 產品尺寸: 190(L) x 146(W) x 86(H)mm
* 包裝明細: N.W. 0.76 KGM, G.W. 0.92 KGM, CUFT 0.200 (254mm x 122mm x 178mm, single box packed)

* left  right  right1  front  rear  rear1  rear2  accessory

..........................................................................................................................................................................................................................................................................................

TL335

SATA/SAS 6G

2組5.25吋空間轉3顆3.5吋TrayLess熱插拔抽取盒SATA/SAS 6G
* 相容於2組5.25吋空間內, 可安裝3顆3.5吋熱插拔硬碟抽取盒 (需另外搭配磁碟陣列卡)
* 支援3.5吋SATA1/2/3 & SAS1/2 (6Gbps) HDD, 高度25.4mm及以下的硬碟皆相容
* 整體金屬採用具備散熱功能之高級鋁擠型合金材質, 表面細微處亦採用高級環保電鍍以及耐刮傷髮線強化處理
* 採用本司最新TrayLess機構設計, 鋁合金前面板附保密
安全鑰匙開關設計
* 1組藍色Power電源燈, 3組紫色讀取燈(HDD插入時為藍燈, HDD不插入時不亮燈, HDD讀取時為紫色閃爍燈)
* 標配一組70mm x 15mm外吹式散熱風扇於抽取盒模組後方

* 抽取盒後方傳輸介面(1): 3組SATA 7pin資料傳輸port, 2組SATA 15pin電源輸入port, HDD讀取燈可開可關功能鍵

* 抽取盒後方傳輸介面(2): 1組高轉速或低轉速風扇可調整鍵
*
零件包明細: 保密安全鑰匙x2pcs, M3圓頭鍍鎳螺絲x8pcs
* 台灣工控品牌標示全球品質保證及保固3年, 熱插拔抽取保證5萬次
* 產品尺寸: 190(L) x 146(W) x 86(H)mm
* 包裝明細: N.W. 0.76 KGM, G.W. 0.92 KGM, CUFT 0.199 (253mm x 124mm x 180mm, single box packed)

* left  right  right1  front  rear  rear1  rear2  accessory

RW1225

SATA/SAS 6G

3組5.25吋空間轉12顆2.5吋熱插拔抽取盒SATA/SAS 6G
* 相容於3組5.25吋空間內, 可安裝12顆2.5吋熱插拔硬碟抽取盒 (需另外搭配磁碟陣列卡)
* 支援2.5吋SATA1/2/3 & SAS1/2 (6Gbps) HDD或SSD, 高度15mm及以下的硬碟皆相容
* 整體金屬採用具備散熱功能之高級鋁擠型合金材質, 表面細微處亦採用高級環保電鍍以及耐刮傷髮線強化處理
* 採用本司最新RailWay可抽取式HDD盒創新機構設計, 交換或維修硬碟時更加快速順暢
*
標配專利減震彈片設計, 可從底部安裝及固定硬碟, 符合多樣化安裝環境, 水平或垂真安裝皆可
* 12組單體雙色LED燈號設計: 藍色電源燈/紫色讀取燈 (如紫色燈不閃爍而是持續亮燈, 表示硬碟不穩定或故障)
* 標配一組80mm x 15mm外吹式散熱風扇於抽取盒模組後方

* 抽取盒前方溫度過熱及風扇故障LED警示燈: 紅色快速閃爍為過熱, 紅色慢速閃爍為風扇故障

* 抽取盒後方傳輸介面(1): 12組SATA 7pin資料傳輸port, 3組SATA 15pin電源輸入port, HDD讀取燈可開可關功能鍵

* 抽取盒後方傳輸介面(2): 1組2.54pin溫度過熱訊號偵測接頭及1組2.54pin風扇故障訊號偵測接頭

* 抽取盒後方傳輸介面(3): 12組2.54pin HDD訊號偵測接頭

* 抽取盒後方傳輸介面(4): 1組高轉速或低轉速風扇可調整鍵
*
零件包明細: 保密安全鑰匙x2pcs, M3平頭鍍鎳螺絲x52pcs, M3圓頭鍍鎳螺絲x8pcs
* 台灣工控品牌標示全球品質保證及保固3年, 熱插拔抽取保證5萬次
* 產品尺寸: 165(L) x 146(W) x 127(H)mm
* 包裝明細: N.W. 1.55 KGM, G.W. 1.72 KGM, CUFT 0.270 (255mm x 165mm x 180mm, single box packed)

* left  right  front  front1  rear  rear1  rear2  rear3  rear4  tray  accessory

..........................................................................................................................................................................................................................................................................................

RW435-12G-MS

SFF-8643 12G

3組5.25吋空間轉4顆3.5吋熱插拔抽取盒SFF-8643 12G
* 相容於3組5.25吋空間內, 可安裝4顆3.5吋熱插拔硬碟抽取盒 (需另外搭配磁碟陣列卡)

* 支援3.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps) HDD, 高度25.4mm及以下的硬碟皆相容

* 整體金屬採用具備散熱功能之高級鋁擠型合金材質, 表面細微處亦採用高級環保電鍍以及耐刮傷髮線強化處理
* 採用本司最新RailWay可抽取式HDD盒創新機構設計, 抽取盒採雙重保密安全開關設計(
鑰匙及左右開關鍵)
* 可抽取式HDD盒採用高級鋁擠型合金材料附
減震彈片設計, 除抽拔順暢之外亦可有效協助高速運轉硬碟之散熱
* 4組單體雙色LED燈號設計: 綠色電源燈/橘色讀取燈
* 標配一組80mm x 15mm外吹式散熱風扇於抽取盒模組後方

* 抽取盒前方提供風扇故障LED警示燈, 以及溫度過熱LED警示燈

* 抽取盒後方傳輸介面(1): 1組MiniSAS HD SFF-8643資料傳輸port, 2組SATA 15pin電源輸入port, HDD讀取燈可開可關功能鍵

* 抽取盒後方傳輸介面(2): 溫度過熱Alarm設定jumper (可設定55度C或60度C或65度C)

* 抽取盒後方傳輸介面(3): 4組2.54pin HDD訊號偵測接頭

* 抽取盒後方傳輸介面(4): 1組高轉速或低轉速風扇可調整鍵
*
零件包明細: 保密安全鑰匙x2pcs, M3平頭鍍鎳螺絲x12pcs, M3圓頭鍍鎳螺絲x8pcs, #6平頭鍍鎳螺絲x16pcs
* 台灣工控品牌標示全球品質保證及保固3年, 熱插拔抽取保證5萬次
* 產品尺寸: 210(L) x 146(W) x 126(H)mm
* 包裝明細: N.W. 1.79 KGM, G.W. 2.05 KGM, CUFT 0.260 (254mm x 162mm x 178mm, single box packed)

* left  right  front  front1  front2  rear  rear1  rear2  rear3  rear4  tray  accessory

..........................................................................................................................................................................................................................................................................................

RW435-12G

SATA/SAS 12G

3組5.25吋空間轉4顆3.5吋熱插拔抽取盒SATA/SAS 12G

* 相容於3組5.25吋空間內, 可安裝4顆3.5吋熱插拔硬碟抽取盒 (需另外搭配磁碟陣列卡)

* 支援3.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps) HDD, 高度25.4mm及以下的硬碟皆相容

* 整體金屬採用具備散熱功能之高級鋁擠型合金材質, 表面細微處亦採用高級環保電鍍以及耐刮傷髮線強化處理
* 採用本司最新RailWay可抽取式HDD盒創新機構設計, 抽取盒採雙重保密安全開關設計(
鑰匙及左右開關鍵)
* 可抽取式HDD盒採用高級鋁擠型合金材料附
減震彈片設計, 除抽拔順暢之外亦可有效協助高速運轉硬碟之散熱
* 4組單體雙色LED燈號設計: 綠色電源燈/橘色讀取燈
* 標配一組80mm x 15mm外吹式散熱風扇於抽取盒模組後方

* 抽取盒前方提供風扇故障LED警示燈, 以及溫度過熱LED警示燈

* 抽取盒後方傳輸介面(1): 4組SATA 7pin資料傳輸port, 2組SATA 15pin電源輸入port, HDD讀取燈可開可關功能鍵

* 抽取盒後方傳輸介面(2): 溫度過熱Alarm設定jumper (可設定55度C或60度C或65度C)

* 抽取盒後方傳輸介面(3): 4組2.54pin HDD訊號偵測接頭

* 抽取盒後方傳輸介面(4): 1組高轉速或低轉速風扇可調整鍵
*
零件包明細: 保密安全鑰匙x2pcs, M3平頭鍍鎳螺絲x12pcs, M3圓頭鍍鎳螺絲x8pcs, #6平頭鍍鎳螺絲x16pcs
* 台灣工控品牌標示全球品質保證及保固3年, 熱插拔抽取保證5萬次
* 產品尺寸: 210(L) x 146(W) x 126(H)mm
* 包裝明細: N.W. 1.79 KGM, G.W. 2.05 KGM, CUFT 0.260 (254mm x 162mm x 178mm, single box packed)

* left  right  front  front1  front2  rear  rear1  rear2  rear3  rear4  tray  accessory

..........................................................................................................................................................................................................................................................................................

RW435

SATA/SAS 6G

3組5.25吋空間轉4顆3.5吋熱插拔抽取盒SATA/SAS 6G
* 相容於3組5.25吋空間內, 可安裝4顆3.5吋熱插拔硬碟抽取盒 (需另外搭配磁碟陣列卡)
* 支援3.5吋SATA1/2/3 & SAS1/2 (6Gbps) HDD, 高度25.4mm及以下的硬碟皆相容
* 整體金屬採用具備散熱功能之高級鋁擠型合金材質, 表面細微處亦採用高級環保電鍍以及耐刮傷髮線強化處理
* 採用本司最新RailWay可抽取式HDD盒創新機構設計, 抽取盒採雙重保密安全開關設計(
鑰匙及左右開關鍵)
* 可抽取式HDD盒採用高級鋁擠型合金材料附
減震彈片設計, 除抽拔順暢之外亦可有效協助高速運轉硬碟之散熱
* 4組單體雙色LED燈號設計: 綠色電源燈/橘色讀取燈
* 標配一組80mm x 15mm外吹式散熱風扇於抽取盒模組後方

* 抽取盒前方提供風扇故障LED警示燈, 以及溫度過熱LED警示燈

* 抽取盒後方傳輸介面(1): 4組SATA 7pin資料傳輸port, 2組SATA 15pin電源輸入port, HDD讀取燈可開可關功能鍵

* 抽取盒後方傳輸介面(2): 溫度過熱Alarm設定jumper (可設定55度C或60度C或65度C)

* 抽取盒後方傳輸介面(3): 4組2.54pin HDD訊號偵測接頭

* 抽取盒後方傳輸介面(4): 1組高轉速或低轉速風扇可調整鍵
*
零件包明細: 保密安全鑰匙x2pcs, M3平頭鍍鎳螺絲x12pcs, M3圓頭鍍鎳螺絲x8pcs, #6平頭鍍鎳螺絲x16pcs
* 台灣工控品牌標示全球品質保證及保固3年, 熱插拔抽取保證5萬次
* 產品尺寸: 210(L) x 146(W) x 126(H)mm
* 包裝明細: N.W. 1.79 KGM, G.W. 2.05 KGM, CUFT 0.260 (255mm x 165mm x 175mm, single box packed)

* left  right  front  front1  front2  rear  rear1  rear2  rear3  rear4  tray  accessory

..........................................................................................................................................................................................................................................................................................

TL435-12G-MS

SFF-8643 12G

3組5.25吋空間轉4顆3.5吋TrayLess熱插拔抽取盒SFF-8643 12G

* 相容於3組5.25吋空間內, 可安裝4顆3.5吋TrayLess熱插拔硬碟抽取盒 (需另外搭配磁碟陣列卡)

* 支援3.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps) HDD, 高度25.4mm及以下的硬碟皆相容

* 整體金屬採用具備散熱功能之高級鋁擠型合金材質, 表面細微處亦採用高級環保電鍍以及耐刮傷髮線強化處理
* 採用本司最新TrayLess機構設計, 鋁合金前面板附保密
安全鑰匙開關設計
* 1組藍色Power電源燈, 4組紫色讀取燈(HDD插入時為藍燈, HDD不插入時不亮燈, HDD讀取時為紫色閃爍燈)
* 標配一組80mm x 15mm外吹式散熱風扇於抽取盒模組後方

* 抽取盒後方傳輸介面(1): 1組MiniSAS HD SFF-8643資料傳輸port, 2組SATA 15pin電源輸入port, HDD讀取燈可開可關功能鍵

* 抽取盒後方傳輸介面(2): 1組高轉速或低轉速風扇可調整鍵
*
零件包明細: 保密安全鑰匙x2pcs, M3圓頭鍍鎳螺絲x8pcs
* 台灣工控品牌標示全球品質保證及保固3年, 熱插拔抽取保證5萬次
* 產品尺寸: 199(L) x 146(W) x 126(H)mm
* 包裝明細: N.W. 1.20 KGM, G.W. 1.39 KGM, CUFT 0.260 (254mm x 162mm x 178mm, single box packed)

* left  right  right1  front  rear  rear1  rear2  accessory

..........................................................................................................................................................................................................................................................................................

TL435-12G

SATA/SAS 12G

3組5.25吋空間轉4顆3.5吋TrayLess熱插拔抽取盒SATA/SAS 12G

* 相容於3組5.25吋空間內, 可安裝4顆3.5吋TrayLess熱插拔硬碟抽取盒 (需另外搭配磁碟陣列卡)

* 支援3.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps) HDD, 高度25.4mm及以下的硬碟皆相容

* 整體金屬採用具備散熱功能之高級鋁擠型合金材質, 表面細微處亦採用高級環保電鍍以及耐刮傷髮線強化處理
* 採用本司最新TrayLess機構設計, 鋁合金前面板附保密
安全鑰匙開關設計
* 1組藍色Power電源燈, 4組紫色讀取燈(HDD插入時為藍燈, HDD不插入時不亮燈, HDD讀取時為紫色閃爍燈)
* 標配一組80mm x 15mm外吹式散熱風扇於抽取盒模組後方

* 抽取盒後方傳輸介面(1): 4組SATA 7pin資料傳輸port, 2組SATA 15pin電源輸入port, HDD讀取燈可開可關功能鍵

* 抽取盒後方傳輸介面(2): 1組高轉速或低轉速風扇可調整鍵
*
零件包明細: 保密安全鑰匙x2pcs, M3圓頭鍍鎳螺絲x8pcs
* 台灣工控品牌標示全球品質保證及保固3年, 熱插拔抽取保證5萬次
* 產品尺寸: 199(L) x 146(W) x 126(H)mm
* 包裝明細: N.W. 1.20 KGM, G.W. 1.39 KGM, CUFT 0.260 (254mm x 162mm x 178mm, single box packed)

* left  right  right1  front  rear  rear1  rear2  accessory

..........................................................................................................................................................................................................................................................................................

TL435

SATA/SAS 6G

3組5.25吋空間轉4顆3.5吋TrayLess熱插拔抽取盒SATA/SAS 6G
* 相容於3組5.25吋空間內, 可安裝4顆3.5吋熱插拔硬碟抽取盒 (需另外搭配磁碟陣列卡)
* 支援3.5吋SATA1/2/3 & SAS1/2 (6Gbps) HDD, 高度25.4mm及以下的硬碟皆相容
* 整體金屬採用具備散熱功能之高級鋁擠型合金材質, 表面細微處亦採用高級環保電鍍以及耐刮傷髮線強化處理
* 採用本司最新TrayLess機構設計, 鋁合金前面板附保密
安全鑰匙開關設計
* 1組藍色Power電源燈, 4組紫色讀取燈(HDD插入時為藍燈, HDD不插入時不亮燈, HDD讀取時為紫色閃爍燈)
* 標配一組80mm x 15mm外吹式散熱風扇於抽取盒模組後方

* 抽取盒後方傳輸介面(1): 4組SATA 7pin資料傳輸port, 2組SATA 15pin電源輸入port, HDD讀取燈可開可關功能鍵

* 抽取盒後方傳輸介面(2): 1組高轉速或低轉速風扇可調整鍵
*
零件包明細: 保密安全鑰匙x2pcs, M3圓頭鍍鎳螺絲x8pcs
* 台灣工控品牌標示全球品質保證及保固3年, 熱插拔抽取保證5萬次
* 產品尺寸: 199(L) x 146(W) x 126(H)mm
* 包裝明細: N.W. 1.20 KGM, G.W. 1.39 KGM, CUFT 0.261 (253mm x 177mm x 165mm, single box packed)

* left  right  right1  front  rear  rear1  rear2  accessory

..........................................................................................................................................................................................................................................................................................

RW535-12G

SATA/SAS 12G

3組5.25吋空間轉5顆3.5吋熱插拔抽取盒SATA/SAS 12G

* 相容於3組5.25吋空間內, 可安裝5顆3.5吋熱插拔硬碟抽取盒 (需另外搭配磁碟陣列卡)

* 支援3.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps) HDD, 高度25.4mm及以下的硬碟皆相容

* 整體金屬採用具備散熱功能之高級鋁擠型合金材質, 表面細微處亦採用高級環保電鍍以及耐刮傷髮線強化處理
* 採用本司最新RailWay可抽取式HDD盒創新機構設計, 抽取盒採雙重保密安全開關設計(
鑰匙及左右開關鍵)
* 可抽取式HDD盒採用高級鋁擠型合金材料附
減震彈片設計, 除抽拔順暢之外亦可有效協助高速運轉硬碟之散熱
* 5組單體雙色LED燈號設計: 綠色電源燈/橘色讀取燈
* 標配一組80mm x 15mm外吹式散熱風扇於抽取盒模組後方

* 抽取盒前方提供風扇故障LED警示燈, 以及溫度過熱LED警示燈

* 抽取盒後方傳輸介面(1): 5組SATA 7pin資料傳輸port, 2組SATA 15pin電源輸入port, HDD讀取燈可開可關功能鍵

* 抽取盒後方傳輸介面(2): 溫度過熱Alarm設定jumper (可設定55度C或60度C或65度C)

* 抽取盒後方傳輸介面(3): 5組2.54pin HDD訊號偵測接頭

* 抽取盒後方傳輸介面(4): 1組高轉速或低轉速風扇可調整鍵
*
零件包明細: 保密安全鑰匙x2pcs, M3平頭鍍鎳螺絲x15pcs, M3圓頭鍍鎳螺絲x8pcs, #6平頭鍍鎳螺絲x20pcs
* 台灣工控品牌標示全球品質保證及保固3年, 熱插拔抽取保證5萬次
* 產品尺寸: 210(L) x 146(W) x 126(H)mm
* 包裝明細: N.W. 1.80 KGM, G.W. 2.07 KGM, CUFT 0.260 (254mm x 162mm x 178mm, single box packed)

* left  right  front  front1  front2  rear  rear1  rear2  rear3  rear4  tray  accessory

..........................................................................................................................................................................................................................................................................................

RW535

SATA/SAS 6G

3組5.25吋空間轉5顆3.5吋熱插拔抽取盒SATA/SAS 6G
* 相容於3組5.25吋空間內, 可安裝5顆3.5吋熱插拔硬碟抽取盒 (需另外搭配磁碟陣列卡)
* 支援3.5吋SATA1/2/3 & SAS1/2 (6Gbps) HDD, 高度25.4mm及以下的硬碟皆相容
* 整體金屬採用具備散熱功能之高級鋁擠型合金材質, 表面細微處亦採用高級環保電鍍以及耐刮傷髮線強化處理
* 採用本司最新RailWay可抽取式HDD盒創新機構設計, 抽取盒採雙重保密安全開關設計(
鑰匙及左右開關鍵)
* 可抽取式HDD盒採用高級鋁擠型合金材料附
減震彈片設計, 除抽拔順暢之外亦可有效協助高速運轉硬碟之散熱
* 5組單體雙色LED燈號設計: 綠色電源燈/橘色讀取燈
* 標配一組80mm x 15mm外吹式散熱風扇於抽取盒模組後方

* 抽取盒前方提供風扇故障LED警示燈, 以及溫度過熱LED警示燈

* 抽取盒後方傳輸介面(1): 5組SATA 7pin資料傳輸port, 2組SATA 15pin電源輸入port, HDD讀取燈可開可關功能鍵

* 抽取盒後方傳輸介面(2): 溫度過熱Alarm設定jumper (可設定55度C或60度C或65度C)

* 抽取盒後方傳輸介面(3): 5組2.54pin HDD訊號偵測接頭

* 抽取盒後方傳輸介面(4): 1組高轉速或低轉速風扇可調整鍵
*
零件包明細: 保密安全鑰匙x2pcs, M3平頭鍍鎳螺絲x15pcs, M3圓頭鍍鎳螺絲x8pcs, #6平頭鍍鎳螺絲x20pcs
* 台灣工控品牌標示全球品質保證及保固3年, 熱插拔抽取保證5萬次
* 產品尺寸: 210(L) x 146(W) x 126(H)mm
* 包裝明細: N.W. 1.80 KGM, G.W. 2.07 KGM, CUFT 0.270 (255mm x 180mm x 166mm, single box packed)

* left  right  front  front1  front2  rear  rear1  rear2  rear3  rear4  tray  accessory  操作手冊

..........................................................................................................................................................................................................................................................................................

TL535-12G

SATA/SAS 12G

3組5.25吋空間轉5顆3.5吋TrayLess熱插拔抽取盒SATA/SAS 12G

* 相容於3組5.25吋空間內, 可安裝5顆3.5吋TrayLess熱插拔硬碟抽取盒 (需另外搭配磁碟陣列卡)

* 支援3.5吋SATA1/2/3/3.2/3.3 & SAS1/2/3 (12Gbps) HDD, 高度25.4mm及以下的硬碟皆相容

* 整體金屬採用具備散熱功能之高級鋁擠型合金材質, 表面細微處亦採用高級環保電鍍以及耐刮傷髮線強化處理
* 採用本司最新TrayLess機構設計, 鋁合金前面板附保密
安全鑰匙開關設計
* 1組藍色Power電源燈, 5組紫色讀取燈(HDD插入時為藍燈, HDD不插入時不亮燈, HDD讀取時為紫色閃爍燈)
* 標配一組80mm x 15mm外吹式散熱風扇於抽取盒模組後方

* 抽取盒後方傳輸介面(1): 5組SATA 7pin資料傳輸port, 2組SATA 15pin電源輸入port, HDD讀取燈可開可關功能鍵

* 抽取盒後方傳輸介面(2): 1組高轉速或低轉速風扇可調整鍵
*
零件包明細: 保密安全鑰匙x2pcs, M3圓頭鍍鎳螺絲x8pcs
* 台灣工控品牌標示全球品質保證及保固3年, 熱插拔抽取保證5萬次
* 產品尺寸: 200(L) x 146(W) x 126(H)mm
* 包裝明細: N.W. 1.11 KGM, G.W. 1.30 KGM, CUFT 0.260 (254mm x 162mm x 178mm, single box packed)

* left  right  right1  front  rear  rear1  rear2  accessory

..........................................................................................................................................................................................................................................................................................

TL535

SATA/SAS 6G

3組5.25吋空間轉5顆3.5吋TrayLess熱插拔抽取盒SATA/SAS 6G
* 相容於3組5.25吋空間內, 可安裝5顆3.5吋熱插拔硬碟抽取盒 (需另外搭配磁碟陣列卡)
* 支援3.5吋SATA1/2/3 & SAS1/2 (6Gbps) HDD, 高度25.4mm及以下的硬碟皆相容
* 整體金屬採用具備散熱功能之高級鋁擠型合金材質, 表面細微處亦採用高級環保電鍍以及耐刮傷髮線強化處理
* 採用本司最新TrayLess機構設計, 鋁合金前面板附保密
安全鑰匙開關設計
* 1組藍色Power電源燈, 5組紫色讀取燈(HDD插入時為藍燈, HDD不插入時不亮燈, HDD讀取時為紫色閃爍燈)
* 標配一組80mm x 15mm外吹式散熱風扇於抽取盒模組後方

* 抽取盒後方傳輸介面(1): 5組SATA 7pin資料傳輸port, 2組SATA 15pin電源輸入port, HDD讀取燈可開可關功能鍵

* 抽取盒後方傳輸介面(2): 1組高轉速或低轉速風扇可調整鍵
*
零件包明細: 保密安全鑰匙x2pcs, M3圓頭鍍鎳螺絲x8pcs
* 台灣工控品牌標示全球品質保證及保固3年, 熱插拔抽取保證5萬次
* 產品尺寸: 200(L) x 146(W) x 126(H)mm
* 包裝明細: N.W. 1.11 KGM, G.W. 1.30 KGM, CUFT 0.272 (255mm x 168mm x 180mm, single box packed)

* left  right  right1  front  rear  rear1  rear2  accessory

..........................................................................................................................................................................................................................................................................................
