S104B-mATX 1U REDUNDANT SYMMETRICAL SERVER CHASSIS
2012年02月05日に1U 2U 3U 4U前半部と後半部を連合できる機構開発を始め知的所有権利を宣言、2013年08月20日に中国、台湾、タイ、韓国、日本、

米国、英国、EU連合、ロシアの国にて1U 2U 3U 4U前半部と後半部を連合できる機構の台湾著作権宣言及び特許番号はM468864であり、中国著作権宣言

及び特許番号は3434937である。2021年06月30日にこの型番を正式に量産と出荷を行うとのことである。ウェブページ最新更新日: 2023年08月25日



S104B-mATXの最も顕著な特徴は、「600mm」の短い奥行で、4セットにも対応できる3.5" ホットスワップドライブだけでなく、2セットの2.5"「内蔵ハードディスクドライブの空き容量、優れたマッチングとRAIDコントローラカードのアプリケーションのクラウド環境でこのストレージ・サーバーに適合するようにインストールされている。ハードディスクの空き容量の多数へのアクセスを提供し、外部のさまざまなオプション、その前面と背面対称体以上の特許設計の柔軟性とシステム統合の増加全体の強度とすることができることに加えて、本体全身は決して偏ったり、歪んだりしないように、この機種の耐久性とシステムのセキュリティと安定性を確保する。冷却が吸引40mm x 20mm 2-ベアリングファン(オプションとして40mm x 28mmファンを変更可能)内の4つのグループを標準装備して、効果的に内部のシステム環境を冷却、この機種は多機能の利点を組み合わせ、価格も絶対に競争である利点をもって、ようこそ世界各国の代理店を募集キャンペンをやってる。



            stainless tray  stainless 3.5" HDD tray

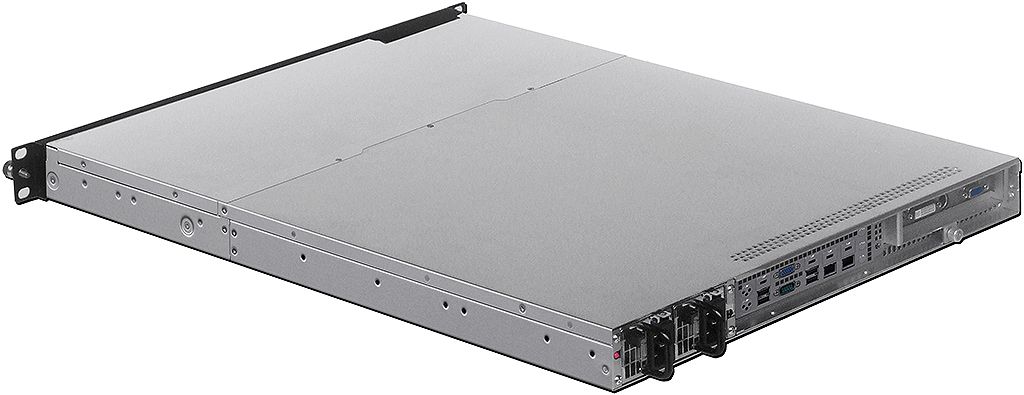

S104B-mATX

1U 250W~400W 冗長電源対応

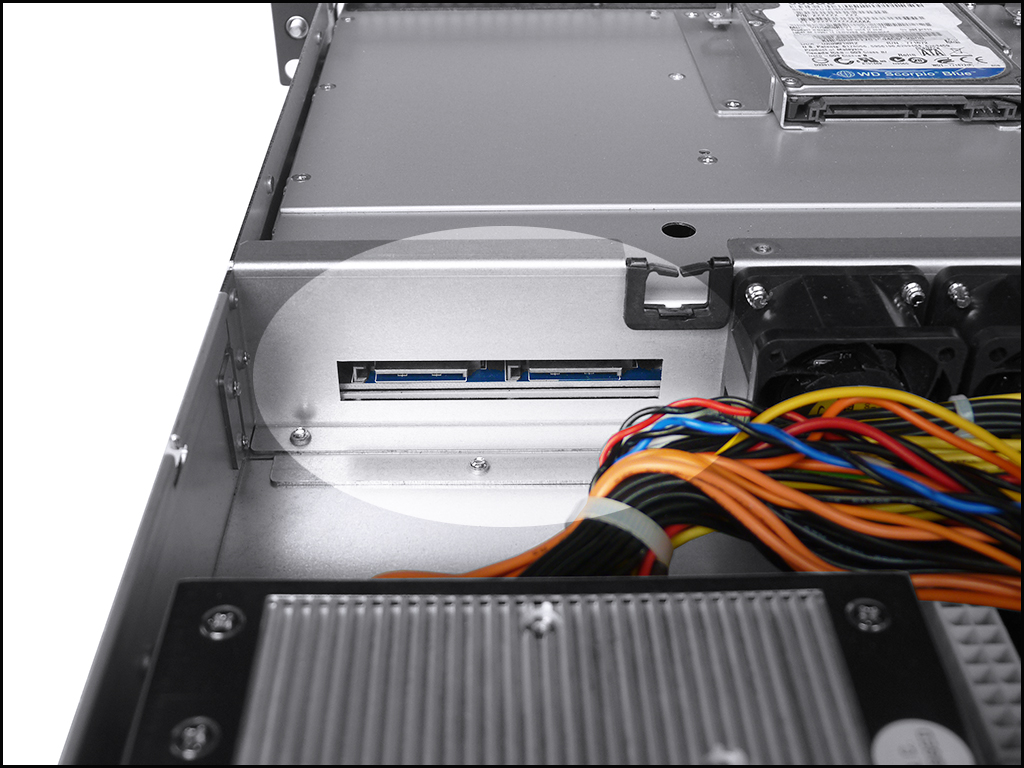

* 2 x 2.5” HDD/SSD内蔵のスペース:

   2.5" HDD/SSD、高さ7mm~9.5mmのHDD/SSDはケース前半部に2個搭載できる

* 4 x 3.5" HDDホット・スワップ・スペース (2.5" SSDを3.5" トレイに搭載も対応):

   SATA1/2/3 & SAS1/2 HDD 6Gbps、高さ26.1mmのドライブも合う (別にRAIDカードが必要)

   或いはSATA3.2/3.3 & SAS3 HDD 12Gbps高さ26.1mmも合う (別にRAIDカードが必要)

* トレイの左側LEDが緑色電源、右側LEDがHDDアクセス青色 (60度Cを超えたら赤点灯警告)

* 機密性添付安全キースイッチのデザインのステンレス強化製造・スワップ・トレイのメカニズム

* 6G SFF-8087で、1対4portのMini-SASコネクタをx1配置 (S104B-mATX)

* 12G SFF-8643で、1対4portのMini-SAS HDコネクタをx1配置 (S104B-mATX-12G)

* フロントパネルにはUSB 2.0ポートが2セット装備

* 冷却装置: 40mmx20mm 2-ball bearing 吸気ファンx4個付く (ファン型番#SunTai4020)

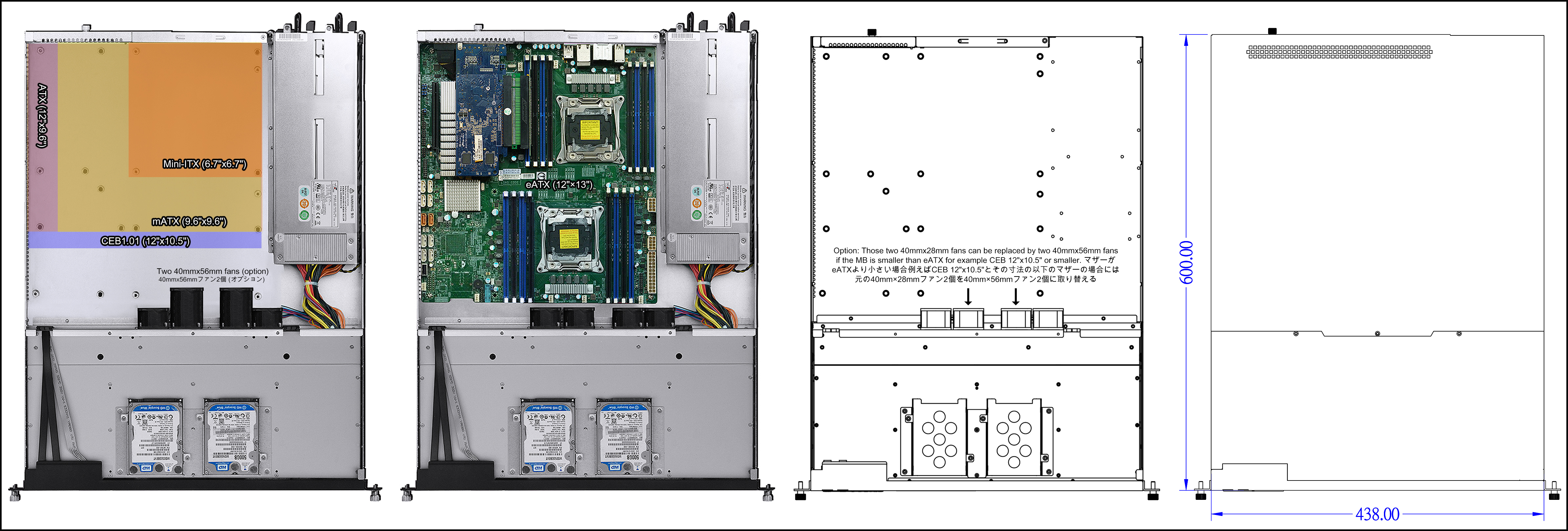

* 対応マザーボード: MicroATX(9.6"x9.6")、Mini-ITX(6.7"x6.7")
* Genesys Groupの様々な1U I/Oガスケット搭載可能 (オプション)
* 対応電源: 1U ATX 250W/300W/350W/400W hotswap redundant power supply

* 1 ロープロファイル拡張カード (最大奥行き: 340mm)、クイックリリースブラケット装備

* 高級SGCC 1.0mm~2.0mm 厚さの板金を採用、切断面は滑らかな折りたたみデザイン

* 前半部と後半部を連合できる機構特許設計で板金が歪んだりしないように全体の強度が向上できる
* 標準塗装: 前部に高強度の傷つきにくい艶消し黒色塗装
* Taiwan Genesys Group全世界品質3年保証 (全部の電子部品も含む)
* 本体寸法: 19" x 1U x 600mm (幅×高×奥行23.62")
* 付属部品: M3 flat x8, #6 truss x13, MB stand-off x20, key x2, hotswap mobile rack

   module's ID sign & parts x1 set
* 梱包詳細: NW 8.5 KGM, GW 9.5 KGM, 2.0 CUFT (だんボール寸法は71.5x56.5x14cm)

型番/品名

:

S104B-mATX

1U mATX 6G redundant symmetrical server chassis (6G version)

型番/品名

:

S104B-mATX-12G

1U mATX 12G redundant symmetrical server chassis (12G version)

オプション A-1

:

R1J-250I1H2A0

1U ATX 250W redundant power supply with PFC (psu size at W.106 x H.41.5 x L.260/mm)

オプション A-2

:

R1J-300I1H2A0

1U ATX 300W redundant power supply with PFC (psu size at W.106 x H.41.5 x L.260/mm)

オプション A-3

:

R1J-350I1H2A0

1U ATX 350W redundant power supply with PFC (psu size at W.106 x H.41.5 x L.260/mm)

オプション A-4

:

R1J-400I1H2A0

1U ATX 400W redundant power supply with PFC (psu size at W.106 x H.41.5 x L.260/mm)

オプション B-1

:

NJ-S632

632mm 3ステージ スリム スライドレール (単位はペアで、キャビネット外部奥行き700mm~1000mmに対応)

オプション B-2

:

SRMK-550

550mm シャーシの後ろに取り付けるスリム金具 (単位はペア)

オプション C

:

1U1PCIE16XL

1U1PCIE16XL+1U1PCIE16XL-EXT (各種の1Uライザーカードをこちらに御覧ください)

オプション D

:

Single PSU bracket

1U Flex ATX single power supply bracket

オプション E

:

1UIO*******

各種の1U I/O shield

オプション F-1

:

4SATA-1MSAS-500MM

Four SATA (Host) to SFF-8087 Mini-SAS (Device) cable

オプション F-2

:

1MSAS-1MSAS-500MM

SFF-8087 Mini-SAS (Host) to SFF-8087 Mini-SAS (Device) cable

オプション F-3

:

SFF-8643-500MM

SFF-8643 Mini-SAS HD (Host) to SFF-8643 Mini-SAS HD (Device) cable

オプション F-4

:

4SATA-SFF-8643-500MM

Four SATA (Host) to SFF-8643 Mini-SAS HD (Device) cable

オプション G-1

:

JB18A

1U Intel LGA115x Xeon 1230 active CPU cooler

オプション G-2

:

JB15C-8080

1U Intel LGA2011 LGA2066 active CPU cooler

オプション G-3

:

JB15C-5694

1U Intel LGA2011 active CPU cooler

オプション G-4

:

1U3647A-R73

1U Intel LGA3647 active CPU cooler Narrow

オプション G-5

:

1U1700A-V12

1U Intel LGA1700 active CPU cooler

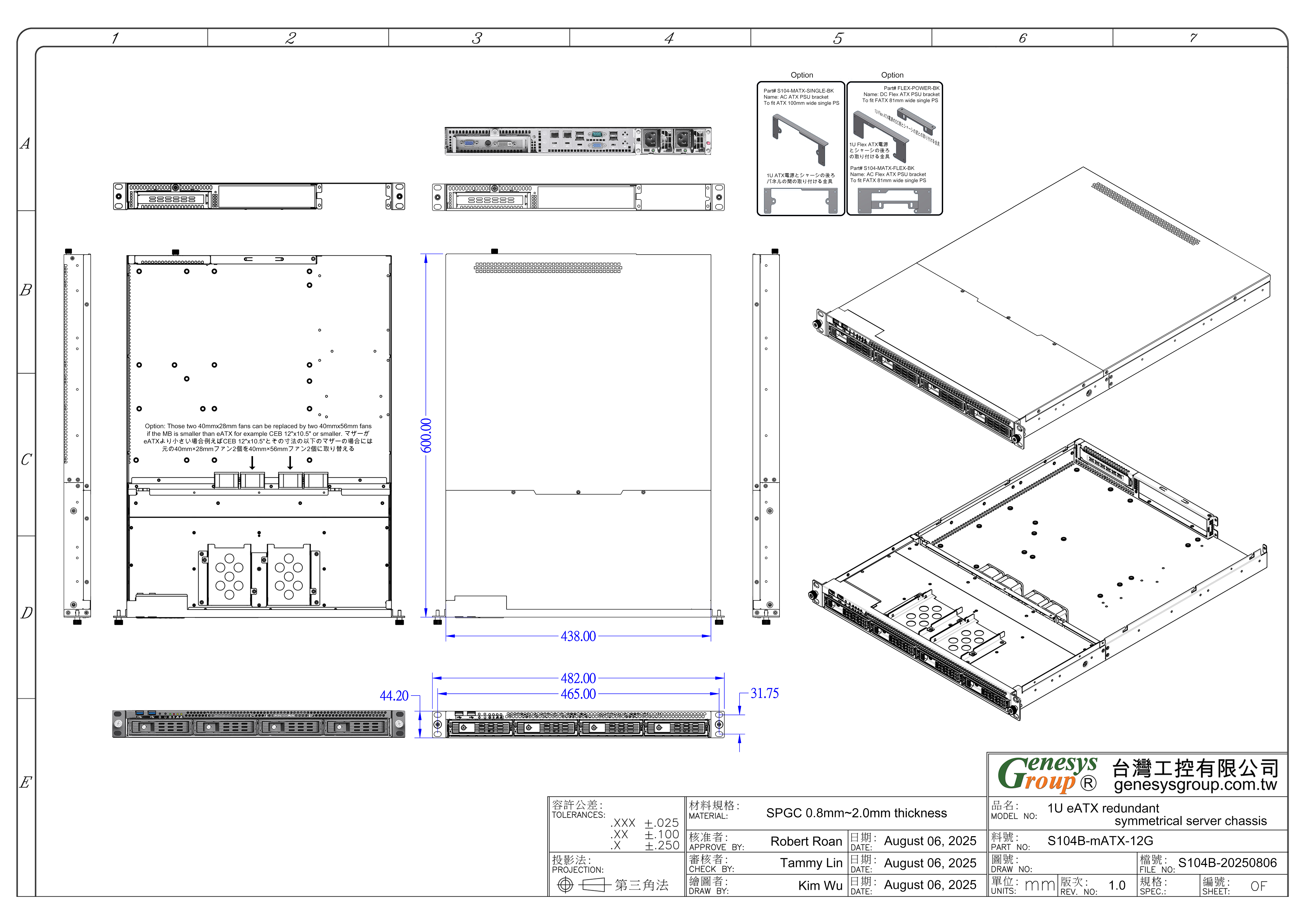

カタログ       寸法図
