C335B 3U GPU I/O FRONT-REAR ACCESS CHASSIS

2023年03月27日にデザイン発表、ウェブページ最新更新日: 2024年01月12日

3U ラックマウントシャーシ C335B の特徴は、奥行きがわずか335mmで、電源スイッチユニット、およびSFX (MicroATX) 電源ユニット、そしてオプションのホットスワップ可能なSSD/HDDモバイル ラックをシャーシの前面、背面のどちらにも取り付けることができるため、設置環境に合わせて自由にI/Oレイアウトを構築することが可能です。更に縦置きにも対応しているため、タワーシャーシとしても使用する事も可能。奥行き280mmのNVIDIA製GPU等との相性も良く、互換性に優れています。マザーボードの互換性は最大CEB 12"(304.8mm)x10.5"(266.7mm)以下のサイズのマザーボードに対応。今日のAIハイエンドコンピューティングを満たすことができる機能を備えています。ストレージは5.25インチODDベイを 1スロット、オプションで 3.5インチ ベイを2 スロット追加搭載可能。シャシー機構は1.2mm~2.0mm厚の高強度SGCC板金を採用、全ての板金部品の切断面は手を切らない丁寧な仕上げ加工を行っています。3年間品質保証として世界中のお客様からのご用命をお待ちしております。

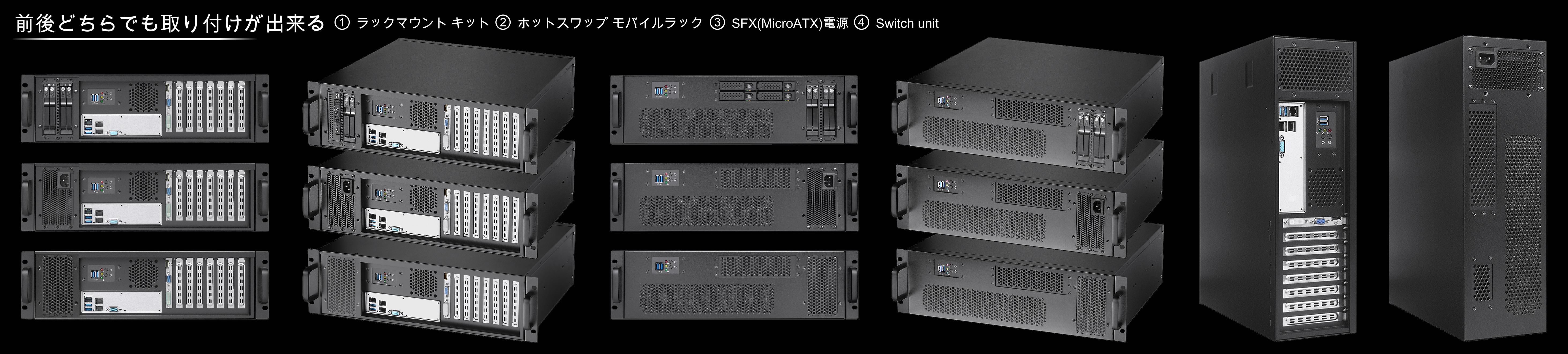

                  front view   rear view







default assembly

* 対応ストレージ: 1 x 5.25インチ ODD

* 対応ストレージ: 2 x 3.5インチ ※オプションマウンタ使用時

* 追加の固定ブラケット等を使用せずにスイッチI/O を フロント、リアどちらへも搭載可能

* フロントアクセス型、リアアクセス型、ペデスタル台座型、自由な設置レイアウトを実現

* 吸気fan (option): 5.25" ODD スロット下フィルター部に60mm x 25mm fan x 3基搭載可能

* 排気fan (option): マザーボードI/O上部に60mm x 25mm fan (ガード付き) x1基搭載可能

* 板金主要構造: 厚さ1.2mm~2.0mmのSGCCパターンレス鋼板を採用
* Two USB 3.0/LAN/HDD/電源LEDを標準装備 (フロント/リア自由に取り付けが可能)

* 対応電源: SFX (MicroATX) PSU with PFC (D.100 x W.125 x H.63.5 /mm)

* 対応ボード: CEB1.01 (12"x10.5"), ATX(12"x9.6"), mATX(9.6"x9.6"), ITX(6.7"x6.7")

* 対応カード: 8-slotスペース、7-slot NVIDIA または他のGPU カード (最大奥行き280mm)

* 表面塗装: 高強度の傷つきにくい艶消しブラック塗装
* Taiwan Genesys Group全世界品質3年保証 (全部の電子部品も含む)
* 本体寸法: 19" x 3U x 335mm (幅×高×奥行13.19")

* 付属部品: various screw x54, #6 MB copper stand-off x3, rackmount kit x1, foot x4

* 梱包詳細: NW 5.23 KGM, GW 6.71 KGM, 1.92 CUFT (だんボール寸法は55x45x22cm)

型番/品名

:

C335B

3U GPU I/O front-rear access chassis

オプション A

:

FSP850-57SBB

SFX 850W power supply with PFC (電源サイズ: D.100 x W.125 x H.63.5 /mm)

オプション B-1

:

SUNTAi6025

Suntai 60mm x 25mm two-ball bearing fan (吸気: 5.25" ODD の下に60mmx25mm fan x3)

オプション B-2

:

SUNTAi6025-6CM-IRONNRT

Suntai 60mm x 25mm two-ball bearing fan & fan guard (排気: I/Oの上部にfan x1)

オプション C-1

:

NJ-600

600mm スライドレール (耐荷重65KGM、キャビネット内部奥行き600~1200mmに対応)

オプション C-2

:

1234U-RMK

1234U シャーシの後ろに取り付ける金具 (単位はペア)

オプション D-0

:

C335B-35BK

Twin 3.5" FDD bay (このベイには2つの3.5" FDD装置を取り付けられる)

オプション D-1

:

RW225-M2

1x3.5" FDD to 2 x M.2 SSDリムーバブルラックM.2 NVMe 64G

オプション D-2

:

RW125-NVMe

1x3.5" FDDベイに1x2.5" リムーバブルラック U.2 NVMe 32G

オプション D-3

:

RW125-12G

1x3.5" FDDベイに1x2.5" リムーバブルラック SATA/SAS 12G

オプション D-4

:

TL125-12G

1x3.5" FDDベイに1x2.5" TrayLess リムーバブルラック SATA/SAS 12G

オプション D-5

:

TL225

1x3.5" FDDベイに2x2.5" TrayLess リムーバブルラック SATA/SAS 12G

オプション E-1

:

RW135-12G

1x5.25" ODDベイに1x3.5" リムーバブルラック SATA/SAS 12G

オプション E-2

:

TL135-12G

1x5.25" ODDベイに1x3.5" TrayLess リムーバブルラック SATA/SAS 12G

オプション E-3

:

RW225-NVMe-U

1x5.25" ODDベイに2xUSB3 2x2.5" リムーバブルラック U.2 NVMe 32G

オプション E-4

:

RW225-NVMe

1x5.25" ODDベイに2x2.5" リムーバブルラック U.2 NVMe 32G

オプション E-5

:

RW225-12G

1x5.25" ODDベイに2x2.5" リムーバブルラック SATA/SAS 12G

オプション E-6

:

RW625-12G

1x5.25" ODDベイに6x2.5" リムーバブルラック SATA/SAS 12G

オプション E-7

:

RW825-1525

1x5.25" ODDベイに8x2.5" リムーバブルラック SATA/SAS 6G

オプション E-8

:

RW425-NVMe

1x5.25" ODDベイに4x2.5" リムーバブルラック U.2 NVMe 32G

オプション E-9

:

RW425-12G-MS

1x5.25" ODDベイに4x2.5" リムーバブルラック SFF-8643 12G

オプション E-10

:

RW425-12G

1x5.25" ODDベイに4x2.5" リムーバブルラック SATA/SAS 12G

オプション E-11

:

RW425

1x5.25" ODDベイに4x2.5" リムーバブルラック SATA/SAS 6G

オプション F-1

:

1MSAS-4SATA-500MM

SFF-8087 Mini-SAS (Host) to Four SATA (Device) cable

オプション F-2

:

SFF-8643-500MM

SFF-8643 Mini-SAS HD (Host) to SFF-8643 Mini-SAS HD (Device) cable

オプション F-3

:

4SATA-SFF-8643-500MM

Four SATA (Host) to SFF-8643 Mini-SAS HD (Device) cable

オプション F-4

:

SFF-8643-4SATA-500MM

SFF-8643 Mini-SAS HD (Host) to Four SATA (Device) cable

オプション G-1

:

2U2011A-8080

2U Intel LGA2011 LGA2066 active CPU cooler Square (2U 3U 4U chassis compatible)

オプション G-2

:

2U2011A-5694

2U Intel LGA2011 active CPU cooler Narrow (2U 3U 4U chassis compatible)

オプション G-3

:

2U115XA

2U Intel LGA115x Xeon 1230 active CPU cooler (2U 3U 4U chassis compatible)

オプション G-4

:

2U4094A-SP3

2U AMD EPYC LGA4094 active CPU cooler SP3 (2U 3U 4U chassis compatible)

オプション G-5

:

2U1718A-AM5

2U AMD AM4 AM5 active CPU cooler (2U 3U 4U chassis compatible)

オプション G-6

:

2U3647A-S82

2U Intel LGA3647 active CPU cooler Square (2U 3U 4U chassis compatible)

オプション G-7

:

2U3647A-R82-1

2U Intel LGA3647 active CPU cooler Narrow (2U 3U 4U chassis compatible)

オプション G-8

:

2U4189A-M82

2U Intel LGA4189 active CPU cooler (2U 3U 4U chassis compatible)

オプション G-9

:

2U1700A-V15

2U Intel LGA1700 active CPU cooler (2U 3U 4U chassis compatible)

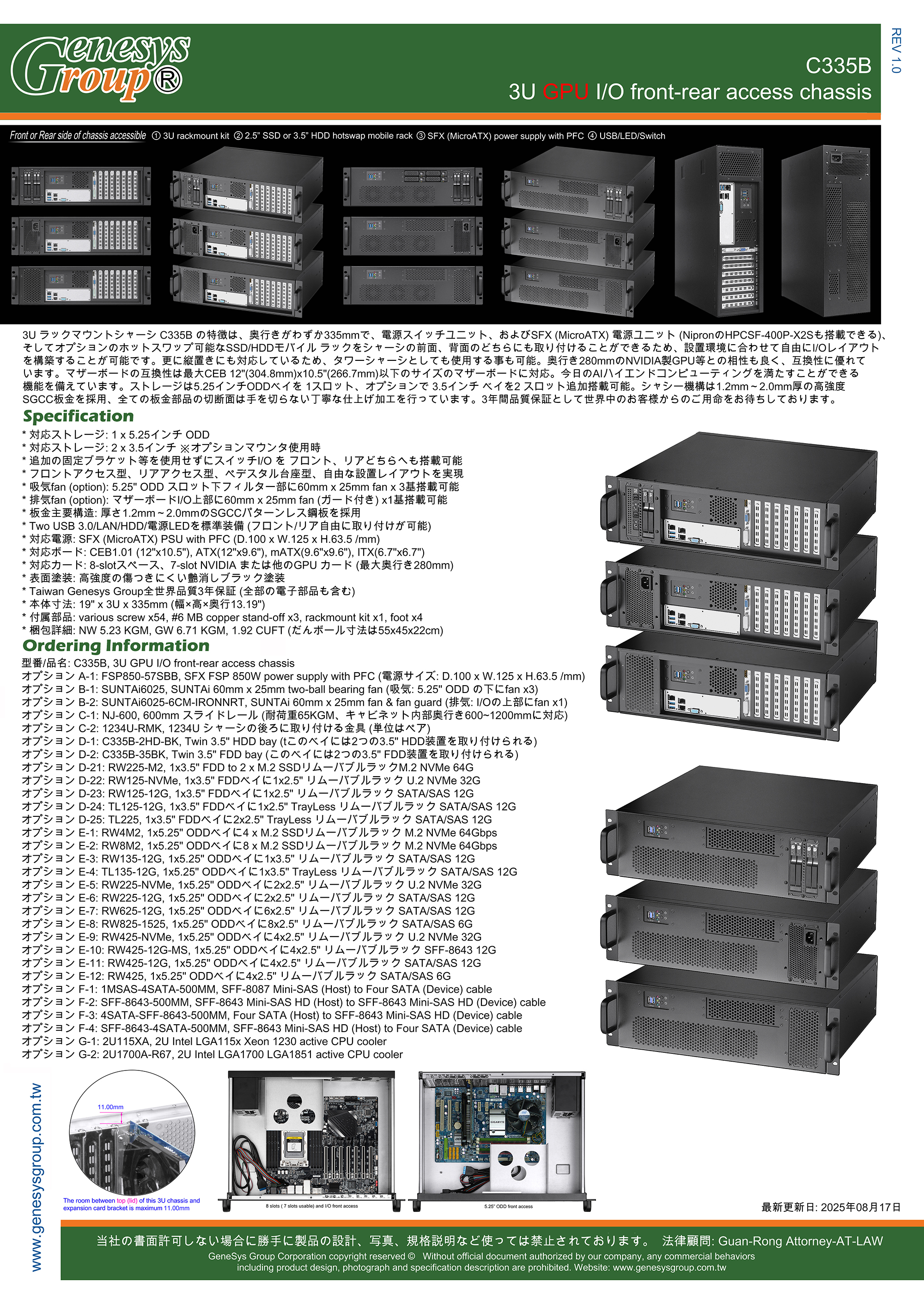

カタログ          寸法図
